8 naprednih tehničnih vprašanj o načrtovanju jeklenih konstrukcij in analizi napak

V prejšnjem zvezku smo razložili sedem temeljnih konceptov, vključno z razmerjem vitkosti, učinkom diafragme, strižnim zamikom in mejo upogiba, s poudarkom na osnovnih temah, kot so stabilnost elementov, prenos obremenitve in klasifikacija komponent.

Kot drugi zvezek tega strokovjeklena konstrukcijaS serijo vprašanj in odgovorov ta članek nadaljuje prejšnjo vsebino in se poglobi v specializirane predmete, ki zajemajo metodologije načrtovanja, lastnosti materialov in mehanizme odpovedi, vključno s plastičnim načrtovanjem, uporabo trdnosti po upogibanju, analizo drugega reda, Bauschingerjevim učinkom in krhkim lomom.

Q1. Kaj je temeljno načelo metode plastičnega oblikovanja?

Metoda plastičnega načrtovanja se uporablja za statično nedoločene jeklene konstrukcije. Ko napetost na vnaprej določenih območjih strukturnih členov doseže mejo tečenja jekla, se oblikujejo plastični tečaji, ki omogočajo prerazporeditev notranje sile celotne konstrukcije. V celotnem izračunu je treba izvajati strog nadzor, da se prepreči nastanek spremenljivega mehanizma ali čezmerne strukturne deformacije.

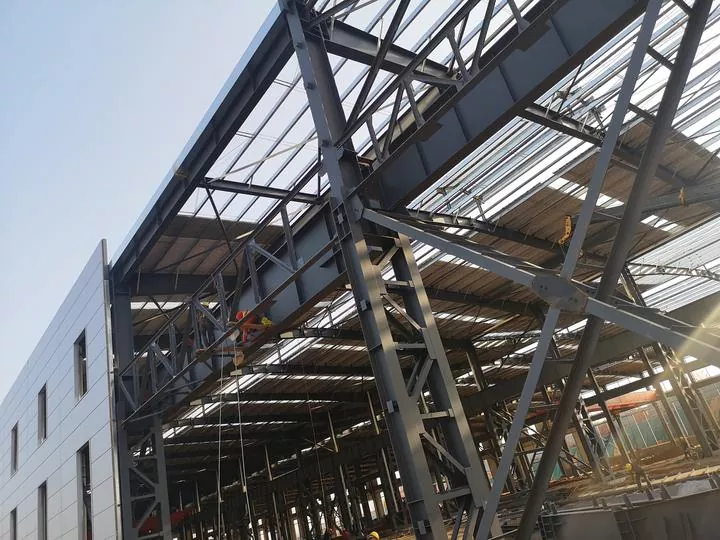

Q2. Funkcionalne razlike med kotnimi in diagonalnimi oporniki

Kotne opornice služijo kot podpore izven ravnine za zagotovitev globalne stabilnosti jeklenih nosilcev; diagonalne opornice so sprejete za nadzor celotne bočne deformacije strukture.

Q3. Definition of Plane of Maximum Stiffness

Ravnina, kjer se prečni prerez vrti okoli svoje glavne osi, je definirana kot ravnina največje togosti. Večina jeklenih profilov ima dve središčni glavni osi: glavno os z večjim vztrajnostnim momentom in pomožno os z manjšim vztrajnostnim momentom.

Q4. Concept of Post-Buckling Strength

Ko pride do lokalnega upogiba v mreži upogibnega elementa, komponenta ne bo takoj izgubila vse svoje nosilnosti in še vedno se lahko ohrani določena preostala zmogljivost ležaja. Teorija načrtovanja, ki v celoti izkorišča in uporablja takšno preostalo zmogljivost, je znana kot metoda načrtovanja, ki temelji na trdnosti mreže po upogibanju.

V5. Razlaga momenta drugega reda in elastoplastične analize drugega reda

Običajna linearna analiza ne upošteva dodatnega upogibnega momenta, ki ga povzroči strukturna deformacija. Nasprotno pa analiza drugega reda (geometrična nelinearna analiza) upošteva dodatni upogibni moment, ki nastane zaradi strukturne deformacije pod obremenitvami, kjer razmerje med obremenitvijo in deformacijo predstavlja nelinearne značilnosti. Na tej podlagi elastoplastična analiza drugega reda dodatno vključuje materialno nelinearno elastoplastično obnašanje jekla po popuščanju za globalni strukturni izračun.

V6. What is the Bauschinger Effect?

Potem ko je jeklo izpostavljeno natezni obremenitvi, da povzroči plastično deformacijo, in nato razbremenjeno, se njegova meja tečenja zmanjša pri poznejši povratni obremenitvi in ​​po razbremenitvi ostane nepopravljiva trajna plastična deformacija. Ta lastnost materiala se imenuje Bauschingerjev učinek.

V7. Formation Mechanism of Lamellar Tearing

Preostala napetost nastane zaradi hladilnega krčenja zvarnih šivov po varjenju. Tanke ali neomejene jeklene plošče se lahko prosto širijo in krčijo, da sprostijo notranjo napetost. Vendar pa so debele plošče ali ojačene plošče omejene s sosednjimi komponentami in se ne morejo prosto krčiti, kar ustvarja velike natezne napetosti pravokotno na površino plošče. Lokalna napetost v zelo omejenih območjih je lahko nekajkrat večja od meje tečenja jekla, kar sčasoma povzroči trganje plošče vzdolž smeri njene debeline, kar je opredeljeno kot lamelno trganje.

V8. What Type of Failure Mode is Brittle Fracture?

Krhki zlom se nanaša na nenadno strukturno okvaro brez očitnih predhodnikov. Dejanska napetost na prerezu pri zlomu je veliko nižja od meje tečenja in natezne trdnosti jekla. Ta način okvare izvira iz neprekinjenega širjenja drobnih notranjih napak znotraj jekla in nestabilnega hitrega širjenja razpok. Ko razpoke dosežejo kritično velikost, se bodo razširile z izjemno visoko hitrostjo, brez opozorila o plastični deformaciji pred odpovedjo, kar povzroči izjemno velika tveganja.

Zaključne besede

Pregled obeh zvezkov: prvi del se osredotoča na stabilnost elementov, medtem ko se drugi osredotoča na metode načrtovanja in mehanizme odpovedi. Skupaj skupaj v bistvu pokrivajo ključne pomisleke vjeklena konstrukcijainženiring: kako zagotoviti stabilnost elementov, kako izvesti konstrukcijski izračun in kako materiali odpovejo. Ti trije medsebojno povezani vidiki tvorijo temeljni okvir znanja za načrtovanje jeklenih konstrukcij.

Upamo, da bosta ta dva zvezka pomagala bralcem vzpostaviti jasen konceptualni sistem, ki jim bo omogočil natančno prepoznavanje narave inženirskih problemov in hitro določitev ustreznih analitičnih pristopov, ko se bodo srečali s praktičnimi vprašanji. Bralci so dobrodošli, da komunicirajo in razpravljajo o drugih zmedenih tehničnih konceptih, s katerimi se srečujejo pri vsakodnevnem delu.
