Standardi gradbenega procesa za jeklene konstrukcije (jekleni okvirji)

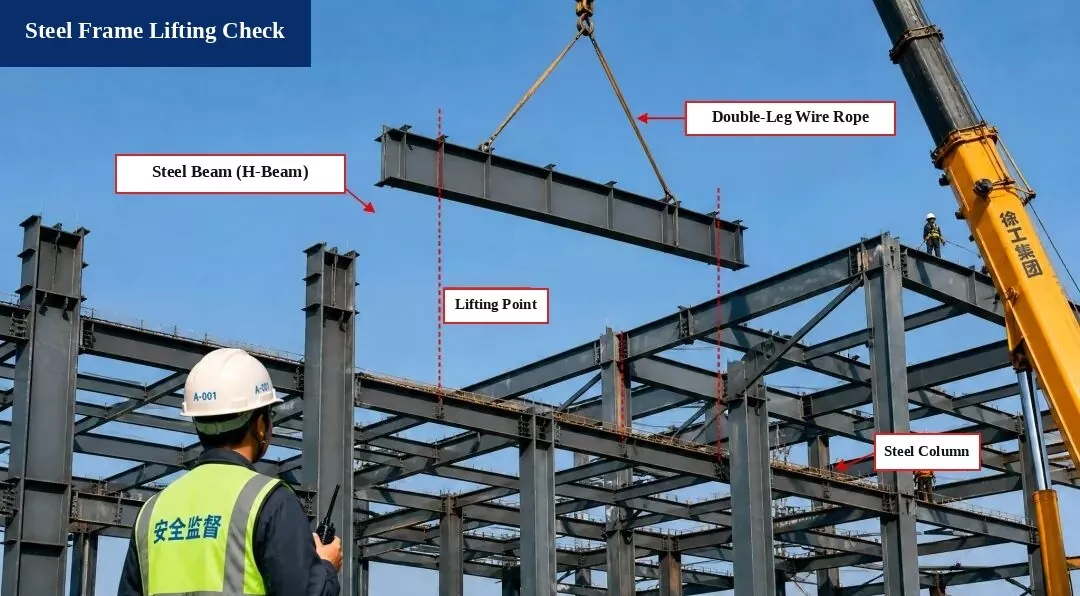

1. Preverjanje dviga jeklenega okvirja (izračun dviga)

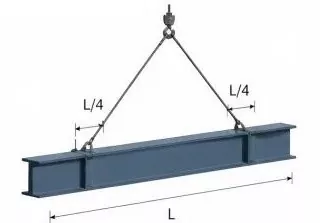

I. Diagram dviganja

član:Jekleni nosilec H500×200×10×16, Dolžina L = 12,0 m

Dvižne točke:Nastavite na L/4 od vsakega konca nosilca

Kot zanke:α ≈ 60°

II. Izračun obremenitve

1. Lastna teža nosilca:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor dinamične obremenitve:Vzemite 1.1

3. Teža zanke:Prezrto (zanemarljivo)

4. Skupna dvižna obremenitev:
P = G × 1,1 = 219,9 kN

5. Napetost zanke (uravnotežena obremenitev):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Varnostni pregled zanke

1. Vrsta zanke:Jeklena žična vrv φ20, pretržna obremenitev Fb = 360 kN

2. Varnostni faktor (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Izpolnjuje standardne zahteve!

Preverite Zaključek:
Postopek dviganja je varen in izpolnjuje zahteve kodeksa.

Referenčni standardi

• Kodeks za gradnjo jeklenih konstrukcij (GB 50755-2012)

• Tehnični kodeks za varnost dviganja in dviganja v gradbeništvu (JGJ 276-2012)

Varnostne opombe:

1. Pred dviganjem preverite jekleni nosilec, žične vrvi in dvižna orodja, da se prepričate, da so varni in zanesljivi.

2. Določite osebo, ki bo vodila postopek dviganja. Nihče ne sme stati pod dvignjenim tramom.

3. Takoj prenehajte z dvigovanjem, ko hitrost vetra doseže stopnjo 6 ali več.

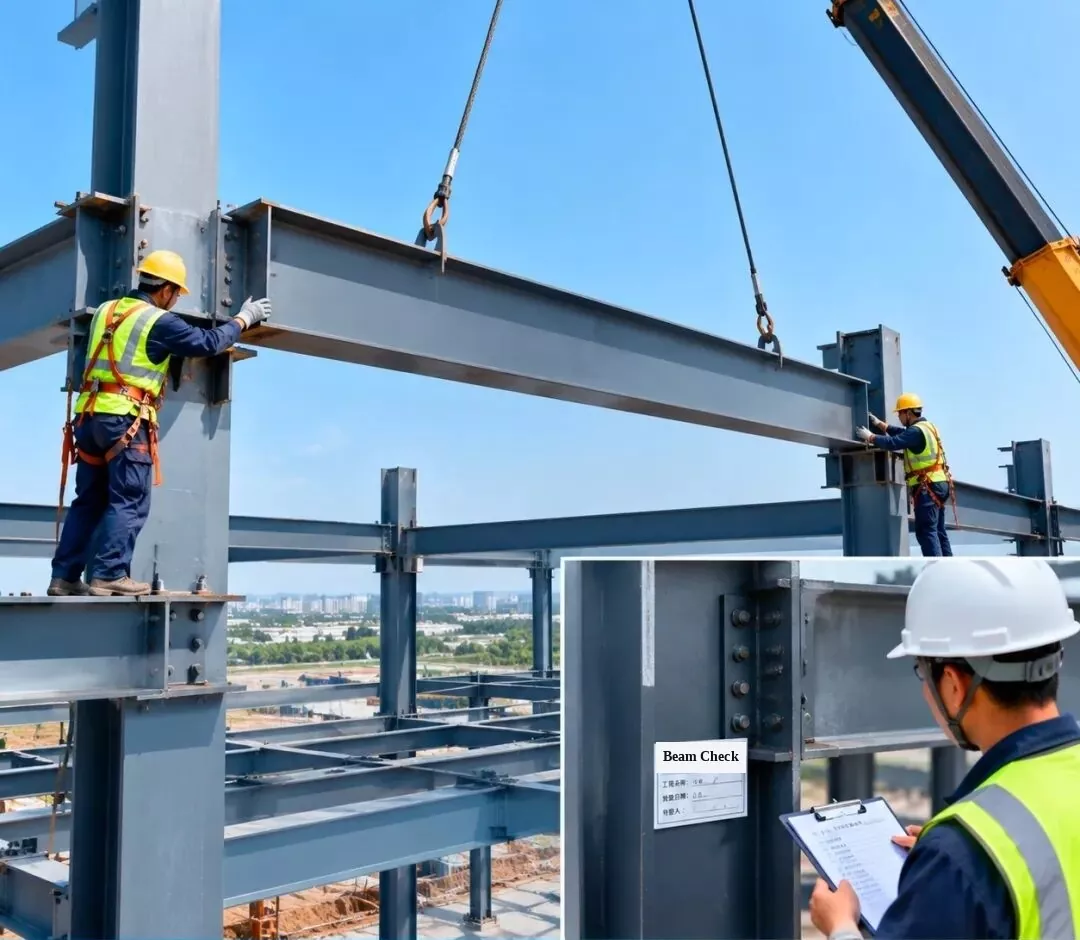

2. Namestitev in pregled jeklenega ogrodja — Namestitev jeklenih nosilcev

Dvignite jekleni nosilec v načrtovani položaj, nato preglejte in odobrite povezovalne spoje, da zagotovite, da kakovost namestitve ustreza projektnim zahtevam.

[Vstavljena oznaka na stolpcu: Pregled namestitve jeklenih nosilcev | Ime projekta: Delavnica #1 | Datum pregleda | Inšpektor]

3. Namestitev in pregled jeklenega ogrodja — Namestitev jeklenega strešnega nosilca

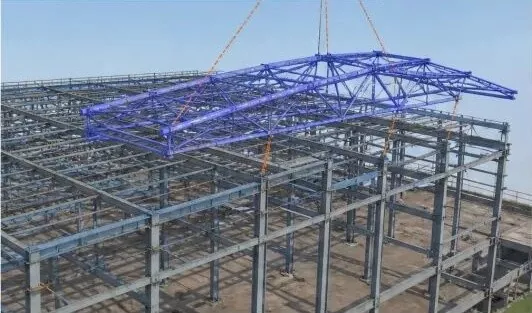

1. 3D BIM simulacija:Simulirajte namestitev jeklenega strešnega nosilca, da izboljšate načrt dviganja in vrstni red namestitve.

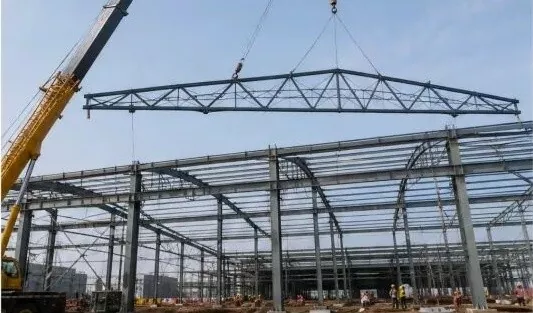

2. Dviganje strešnega nosilca:Uporabite tovornjak z žerjavom, da dvignete nosilec in ga počasi postavite na svoje mesto, pri tem pa ohranite ravnotežje.

3. Namestitev in začasna pritrditev:Ko je strešni nosilec nameščen, ga začasno zavarujte in prilagodite njegov položaj in višino (nadmorska višina).

4. Visokotrdna vijačna povezava:Zategnite vijake visoke trdnosti v skladu s pravili načrtovanja, da zagotovite močno povezavo.

5. Pregled namestitve:Preverite višino nosilca, razpon, upogib (upogib) in navpično poravnavo, da se prepričate, ali ustrezajo kodi.

6. Inšpekcijski zapisnik:Po opravljenem pregledu izpolnite evidenčni obrazec in nadaljujte z naslednjim korakom gradnje.

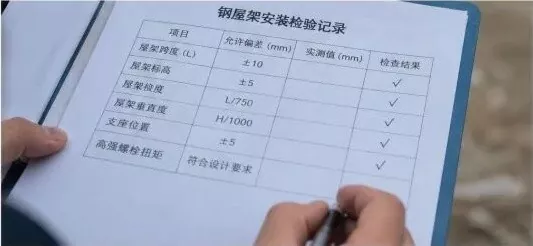

Zapisnik o inšpekcijskih pregledih namestitve jeklenih strešnih nosilcev

Inšpekcijski predmet	Dovoljena napaka (mm)	Izmerjena vrednost (mm)	Preverite rezultat
Razpon nosilca (L)	±10	—	√ (prepustnica)
Višina nosilca (nadmorska višina)	±5	—	√ (prepustnica)
Upogibanje nosilca (upogibanje)	L / 750	—	√ (prepustnica)
Navpična poravnava nosilca	H / 1000	—	√ (prepustnica)
Podporni položaj	±5	—	√ (prepustnica)
Navor vijaka visoke trdnosti	Ustreza zahtevam oblikovanja	—	√ (prepustnica)

Ključne kontrolne točke:

Preverite vse prihajajoče jeklene dele na mestu, da preverite njihovo vrsto, velikost in kakovost zvara;
Uporabite varen in praktičen načrt dviganja, da zagotovite varnost dviganja;
Nastavite in pritrdite opornik takoj, ko je postavljen na svoje mesto;
Pravilno zategnite vse visoko trdne vijake in preizkusite njihov navor v skladu s kodo;
Izvedite popoln pregled, da se prepričate, da nameščena konstrukcija izpolnjuje vse zahteve glede načrtovanja in kode.

4. Namestitev in pregled jeklenega ogrodja — Namestitev poševnega jeklenega nosilca

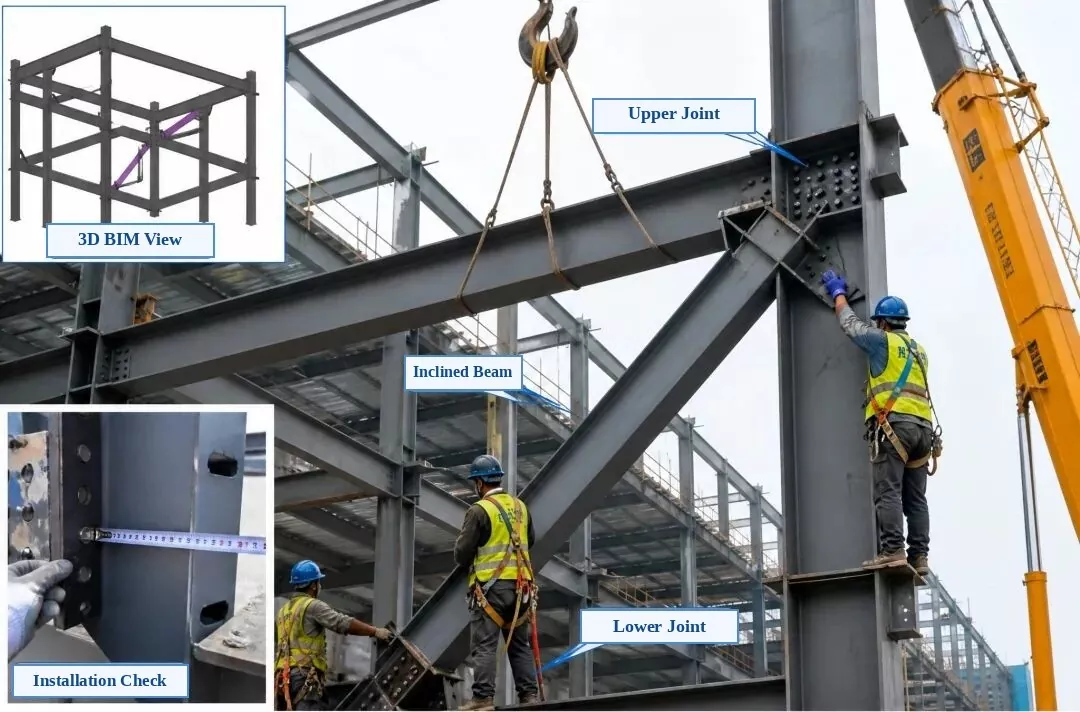

Izvlečene oznake fotografij:Zgornji levi vrez: 3D pogled BIM | Spodnji levi vstavek: Preverjanje namestitve | Glavna fotografija: Zgornji povezovalni spoj, nagnjeni jekleni nosilec (diagonalni nosilec), spodnji priključni spoj

Namestitev in pregled jeklenega ogrodja — Namestitev poševnega jeklenega nosilca

1. Preverjanje pred namestitvijo:Preverite številko dela, velikost, položaje lukenj za vijake in smer priključne plošče. Prepričajte se, da so kontaktne površine ravne, čiste in brez robov ali olja.

2. Dvigovanje in pozicioniranje:Uporabite dve dvižni točki, da počasi dvignete nagnjeni nosilec na svoje mesto. Začasno ga pritrdite in se prepričajte, da sta zgornji in spodnji spoj natančno poravnana z jeklenim stebrom in nosilcem.

3. Poravnava in prilagoditev:Prilagodite položaj središčne črte, višino in navpično poravnavo nagnjenega nosilca, da bo izpolnjeval konstrukcijske zahteve. Po poravnavi dokončajte trajno povezavo.

4. Način povezave:Povežite z visoko trdnimi vijaki. Enakomerno jih zategnite od sredine navzven proti obema stranema, kot zahteva načrt, in označite vsak vijak, ko končno zategovanje opravi pregled.

5. Pregled namestitve:Preverite položaj središčnice, višino, navpično poravnavo, tesnost stika plošče in kakovost zategovanja vijakov. Vse mora izpolnjevati Kodeks za sprejemljivost kakovosti gradnje jeklenih konstrukcij (GB 50205).

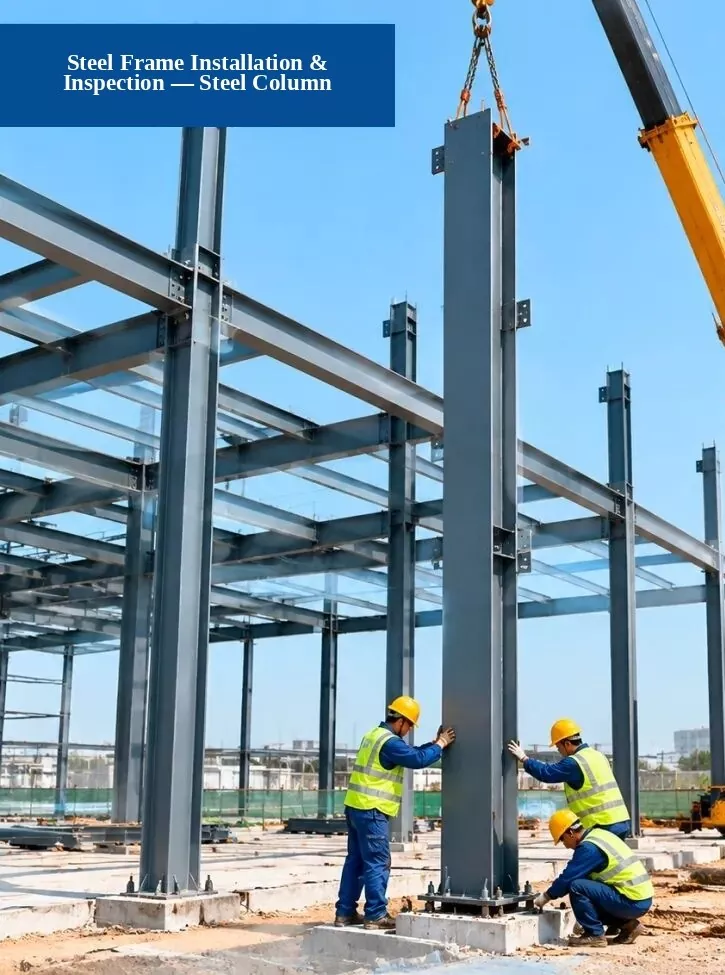

5. Namestitev in pregled jeklenega ogrodja — Namestitev jeklenega stebra

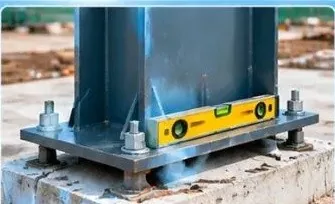

1. Preverjanje temeljev:Preverite, ali položaji sidrnih vijakov, višina temeljev in dimenzije temeljev ustrezajo konstrukcijskim zahtevam.

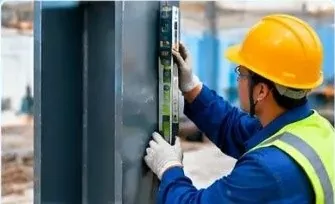

2. Preverjanje navpične poravnave:Uporabite totalno postajo, lasersko navpično ali libelo, da preverite, kako naravnost (navpično) stoji jekleni steber.

3. Preverjanje kakovosti povezave:Preverite, ali visokotrdni vijaki, zvari in priključne plošče izpolnjujejo standardne zahteve.

Postopek gradnje:1. Pripravljalna dela → 2. Dvignite in postavite jekleni steber → 3. Namestite in zavarujte → 4. Pregled in prevzem

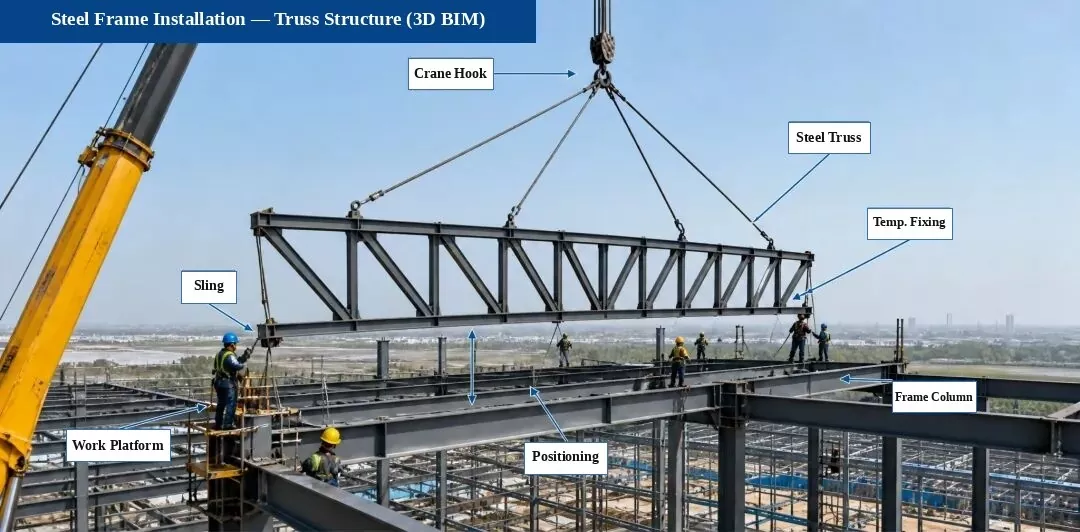

6. Namestitev jeklenega ogrodja – Namestitev nosilne konstrukcije (3D diagram BIM)

Potek namestitvenega postopka:Pregled in označevanje → Preverjanje podpore → Dviganje in namestitev → Začasna pritrditev → Poravnava in nastavitev → Visokotrdna vijačna povezava → Varjenje (če je potrebno)

Ključne točke namestitve:

Pred dvigovanjem še enkrat preverite središčnico podpore, višino in položaje vgrajenih delov;
Med dviganjem pritrdite vrvi za vodenje vetra (tagline), da bo opornik stabilen;

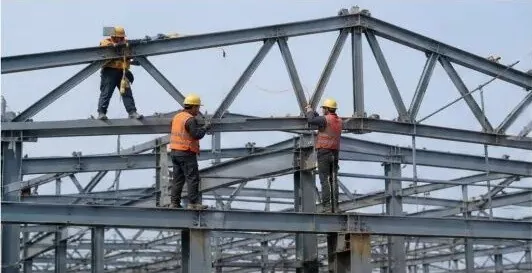

Prilagodite in začasno pritrdite opornik takoj po namestitvi, da preprečite upogibanje ali popačenje;
Vijačne povezave z visoko trdnostjo morajo slediti konstrukcijskim in kodnim pravilom ter biti zategnjene na zahtevani navor;
Kakovost zvarov mora izpolnjevati pravila v Kodeksu za sprejemljivost kakovosti gradnje jeklenih konstrukcij (GB 50205).

Ključne inšpekcijske točke (fotografije mesta):

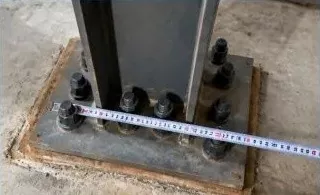

1. Podpora in skupno preverjanje

Preverite položaje in višine podpornih vijakov, podložnih plošč in vgrajenih delov, da se prepričate, da ustrezajo konstrukcijskim zahtevam.

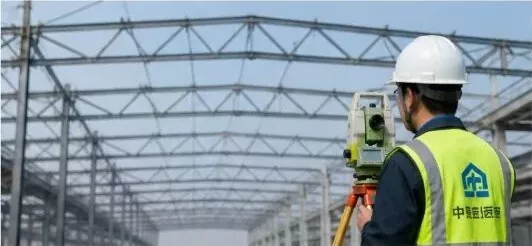

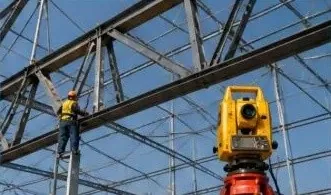

2. Preverjanje poravnave nosilca

Uporabite totalno postajo za merjenje središčnice, višine in upogiba nosilca ter prilagodite poravnavo.

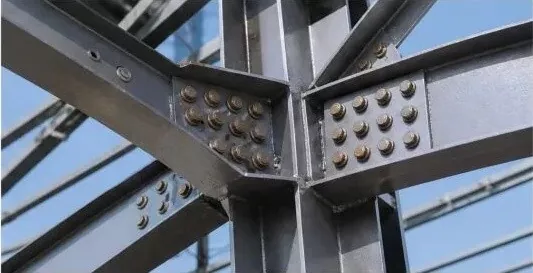

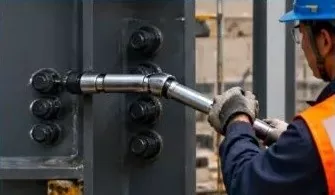

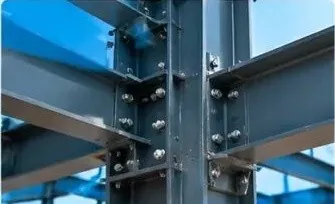

3. Preverjanje vijakov visoke trdnosti

Preverite število, velikost in navor visokotrdnih vijakov in jih ponovno preizkusite, kot zahteva koda.

Opomba:Nosilna konstrukcija v tem projektu je vnaprej sestavljena v tovarni in dvignjena po delih na mestu, da se zagotovi natančna namestitev, kakovost in varnost.

7. Namestitev in pregled jeklenega ogrodja in profilirane kovinske strešne pločevine

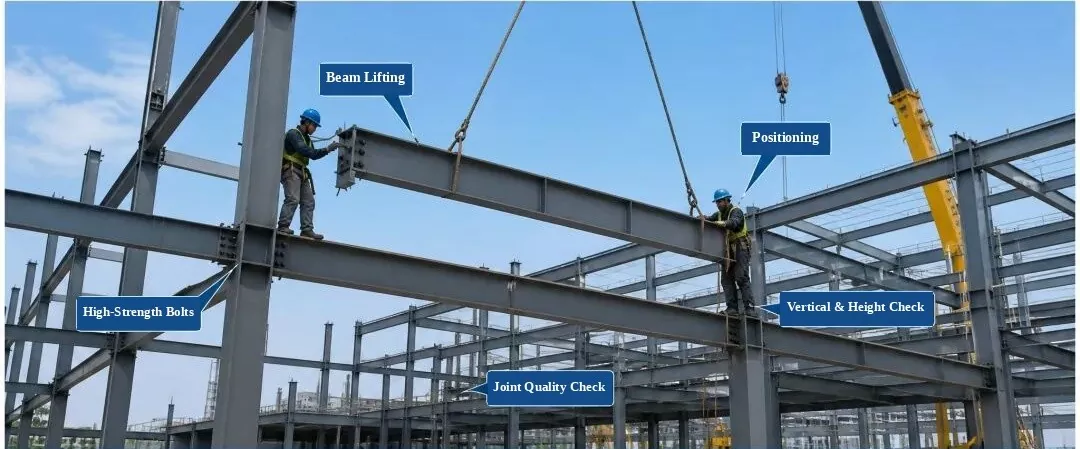

Namestitev in pregled jeklenega okvirja

(Oznake: dvigovanje nosilca, pozicioniranje, vijaki visoke trdnosti, preverjanje navpičnosti in višine, preverjanje kakovosti spoja)

1. Preverjanje dohodnega dela:Preverite kakovost materiala, velikost, stanje površine in ravnost. Namestite samo po opravljenem pregledu.

2. Nadzor procesa:Nadzirajte položaj dela, višino, navpično poravnavo in zategovanje vijakov med namestitvijo.

3. Inšpekcijski predmeti:Položaj središčnice, višina, navpična poravnava, ravnost površine in kakovost povezave vijakov.

4. Standard kakovosti:Izpolnjevati mora kodeks za sprejemljivost kakovosti gradnje jeklenih konstrukcij (GB 50205-2020).

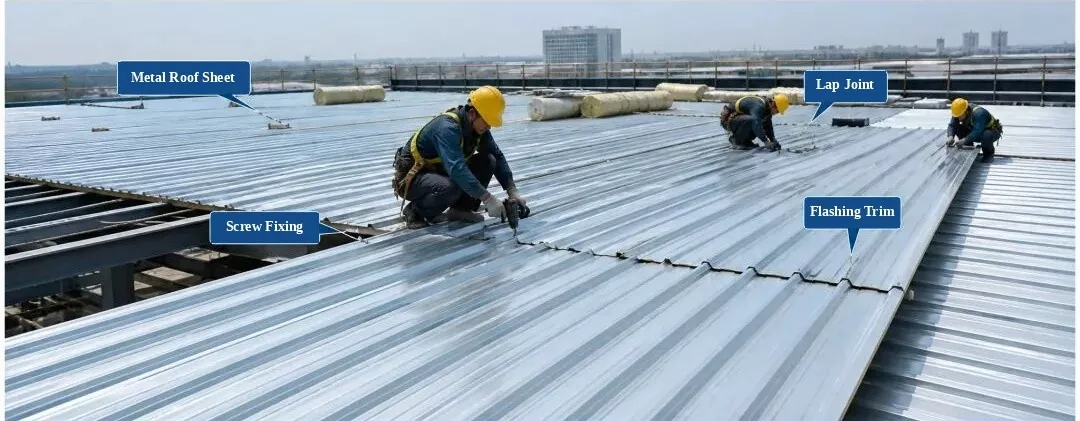

Montaža in pregled profilirane kovinske strešne pločevine

(Oznake: kovinska strešna plošča, prekrivni spoj, pritrditev samoreznih vijakov, utripajoča obroba)

1. Preverjanje materiala:Preverite profil plošče, debelino, premaz in barvo. Uporabite le po opravljenem pregledu.

2. Pravila za namestitev:Plošče pravilno prekrivajte in jih trdno pritrdite. Razmik med vijaki naj bo v standardnih mejah, brez manjkajočih ali napačno nameščenih vijakov.

3. Inšpekcijski predmeti:Ravnost strehe, širina prekrivanja, razmik pritrdilnih točk in podrobnosti o hidroizolaciji.

4. Standard kakovosti:Izpolnjevati mora tehnični kodeks za gradnjo kovinskih streh (GB 50345-2012).

8. Namestitev in pregled jeklenega ogrodja — Namestitev jeklenih stopnic in ograje

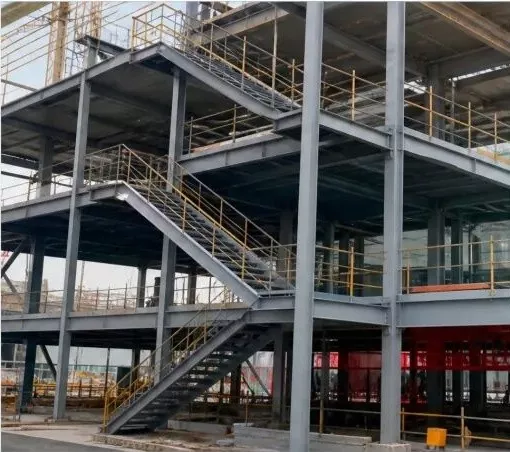

1. Dokončane jeklene stopnice in ograje (fotografija mesta)

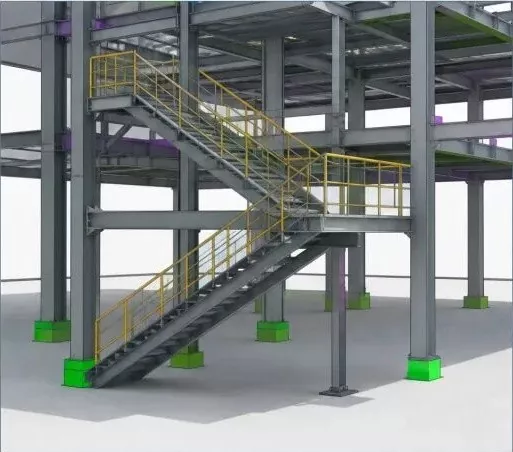

2. 3D BIM model (jeklene stopnice in ograje)

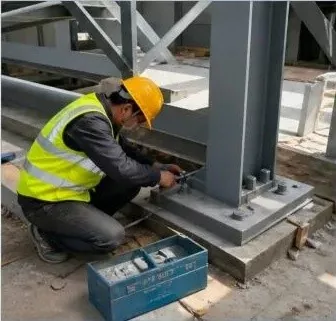

3. Namestitev jeklenih stopnic (delo na gradbišču)

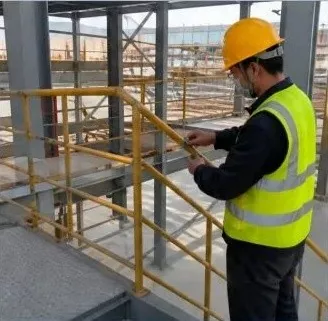

4. Namestitev ograje (delo na gradbišču)

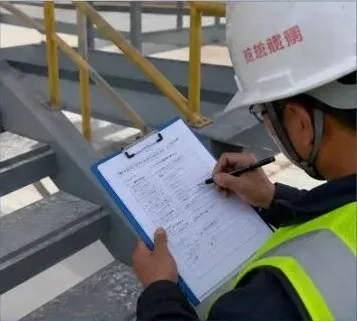

5. Inšpekcija kakovosti namestitve (preverjanje mesta)

Navodila:

Pred namestitvijo jeklenih stopnic in ograje še enkrat preverite dimenzije komponent, višine in središčne črte postavitve;
Pri uporabi vijačnih povezav preverite velikost vijaka, količino in navor, da zagotovite trdno povezavo;
Nameščena ograja mora biti trdna in ravna, s polnimi in gladkimi zvari, ki ustrezajo konstrukcijskim in kodnim zahtevam;
Po namestitvi izvedite pregled kakovosti in izpolnite zapisnik o pregledu, da zagotovite kakovost projekta.
