Popoln vodnik po komponentah jeklene konstrukcije: sekundarni členi in podrobnosti o povezavi

Prejšnja številka je ponazarjala podrobnosti in risbe postavitve primarnih nosilnih elementov ter opornih in stabilnostnih elementov medjeklene konstrukcijekomponente. Ta seja se nadaljuje z uvedbo sekundarnih in pritrjenih komponent ter povezav in konstrukcijskih elementov. Spodaj so opisi tipičnih položajev tlorisov in popolni seznami vsake komponente v jeklenih zgradbah.

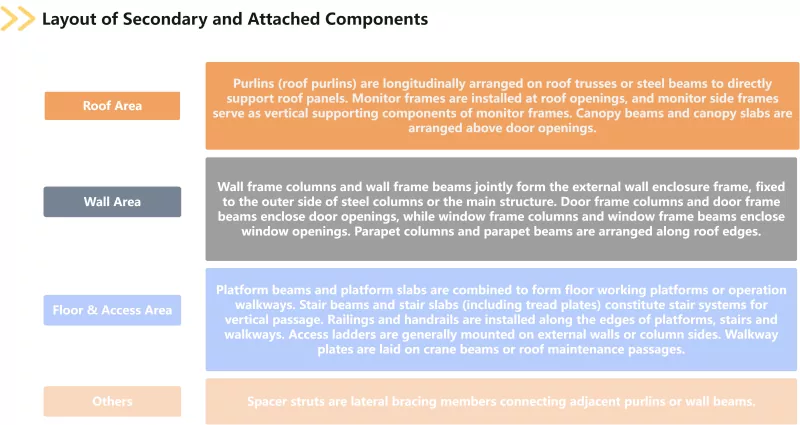

Sekundarne in pritrjene komponente vključujejo gredice, stebre stenskih okvirjev, nosilce stenskih okvirjev, okvirje monitorjev, stranske okvirje monitorjev, nosilce stopnic, stopniščne plošče, tramove ploščadi, plošče ploščadi, ograje, oprijemala, dostopne lestve, pohodne plošče in distančne opornike, stebre vratnih okvirjev, nosilce okvirjev vrat, stebre okenskih okvirjev, nosilce okenskih okvirjev, tramove za nadstreške, plošče za nadstreške, parapetne stebre in parapet tramovi. Grebene delimo na strešne in stenske, stopniščne plošče pa pokrivajo pohodne plošče. Sekundarne in pritrjene komponente opravljajo funkcije zgradbe, kot so ograjen prostor, prehod, dnevna osvetlitev in prezračevanje, prenašajo obremenitve vetra, obremenitve snega in druge obremenitve na glavno konstrukcijo. So nepogrešljivi deli, ki zagotavljajo celovitost in servisne funkcije jeklenih zgradb.

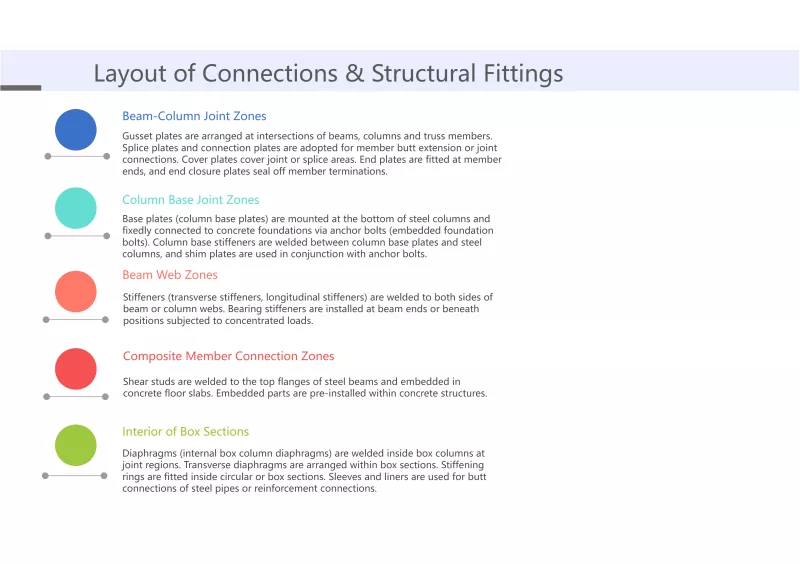

Priključki in konstrukcijski elementi so sestavljeni iz vstavnih plošč, ojačitev, ležajnih ojačitev, podložnih plošč, povezovalnih plošč, spojnih plošč, pokrivnih plošč, končnih zapiralnih plošč, končnih plošč, osnovnih plošč, ojačitev podnožja stebrov, sidrnih vijakov za stebre, visokotrdnih vijakov, navadnih vijakov, strižnih čepov, vgrajenih delov, rokavov, oblog, ojačitev obroči, diafragme in prečne diafragme. Ojačitve delimo na prečne ojačitve in vzdolžne ojačitve; osnovne plošče vključujejo osnovne plošče stebra; sidrni vijaki za stebre so znani tudi kot vgrajeni temeljni vijaki; strižni čepi se imenujejo tudi konektorji; diafragme pokrivajo notranje diafragme za škatlaste stebre. Kot vitalna kategorijajeklena konstrukcijakomponente, povezave in strukturna oprema neposredno določajo, ali lahko vsi nosilni členi učinkovito delujejo usklajeno in ali je pot prenosa obremenitve neprekinjena in zanesljiva.

Doslej so bile razvrščene štiri glavne kategorije jeklenih strukturnih komponent, razvrščenih po strukturni sestavi. Vse zgoraj navedene komponente so narisane na konstrukcijskih risbah jeklenih zgradb, vključene v analizo sile v poročilih o konstrukcijskih izračunih in trajno shranjene v dokončanih konstrukcijah. Kombinacija komponent se razlikuje glede na različne vrste projektov. Pravilno razumevanje funkcionalnega položaja in logike postavitve vsake vrste komponent je predpogoj za pripravo natančnih količinskih računov in razumno določanje celovitih cen na enoto, kot tudi temelj za zagotavljanje, da se načrtovanje jeklenih konstrukcij lahko spremeni v varne in zanesljive fizične zgradbe.
