Razumevanje komponent jeklene konstrukcije: Klasifikacija nosilnih in stabilnostnih elementov

Na splošno lahko sestavne dele jeklene konstrukcije razdelimo v štiri glavne kategorije glede na strukturno sestavo: primarni nosilni elementi, oporni in stabilnostni elementi, sekundarni in pritrjeni deli ter povezave in strukturna oprema. To predavanje zajema predvsem prvi dve kategoriji.

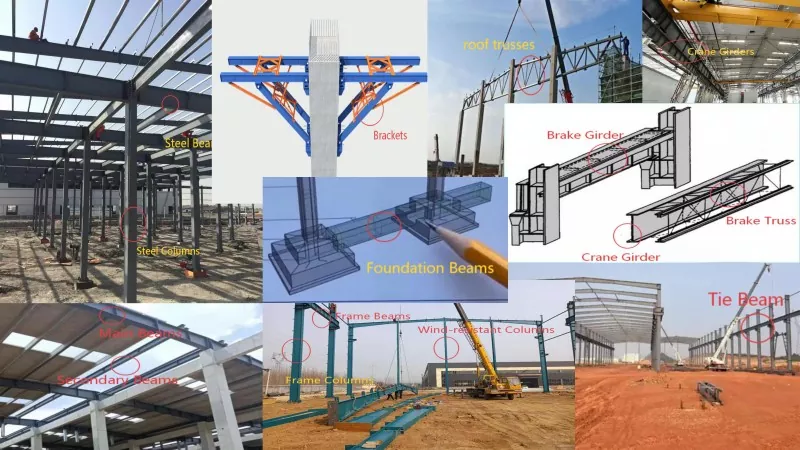

Primarni nosilni elementi vključujejo jeklene stebre, jeklene nosilce, nosilce, nosilce, strešne nosilce, nosilce žerjavov, zavorne nosilce, zavorne nosilce, stebre, odporne proti vetru, okvirne nosilce, okvirne stebre, sekundarne nosilce, glavne nosilce, vezne nosilce in temeljne nosilce. Nosilec je nadalje sestavljen iz zgornjih tetiv, spodnjih tetiv in spletnih členov. Kot jedro okostjajekleni konstrukcijski sistem, primarni nosilni elementi nosijo glavne obremenitve konstrukcije in jih prenašajo na temelj. Njihova kakovost izdelave in natančnost montaže neposredno določata varnost in stabilnost celotne strukture.

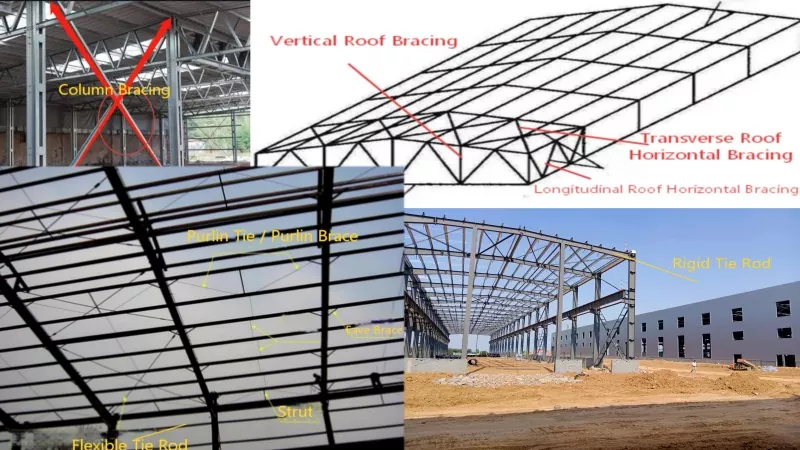

Oporni in stabilnostni elementi so sestavljeni iz opornikov za stebre, strešnih vodoravnih opornikov, strešnih navpičnih opornikov, vzdolžnih vodoravnih opornikov, prečnih vodoravnih opornikov, opornikov napušča, toge vezne palice, gibke vezne palice, vezi za grede in opornike. Oporni in stabilnostni elementi neposredno ne nosijo večjih navpičnih obremenitev, vendar zagotavljajo splošno stabilnost konstrukcije, prenašajo vodoravne obremenitve, zmanjšujejo efektivno dolžino konstrukcijskih elementov in preprečujejo strukturno nestabilnost.

Ta seja predstavlja primarne nosilne elemente ter oporne in stabilnostne elemente. Naslednja seja bo nadaljevala s podrobnejšimi podrobnostmi o sekundarnih in pritrjenih komponentah (vključno z nosilci, stenskimi okvirji, okvirji za monitorje, stopniščnimi ploščadmi, ograjami itd.) kot tudi o povezavah in strukturnih dodatkih (vključno z vstavki, ojačitvami, sorniki, strižnimi čepi, vgrajenimi deli itd.). Ostanite z nami.
