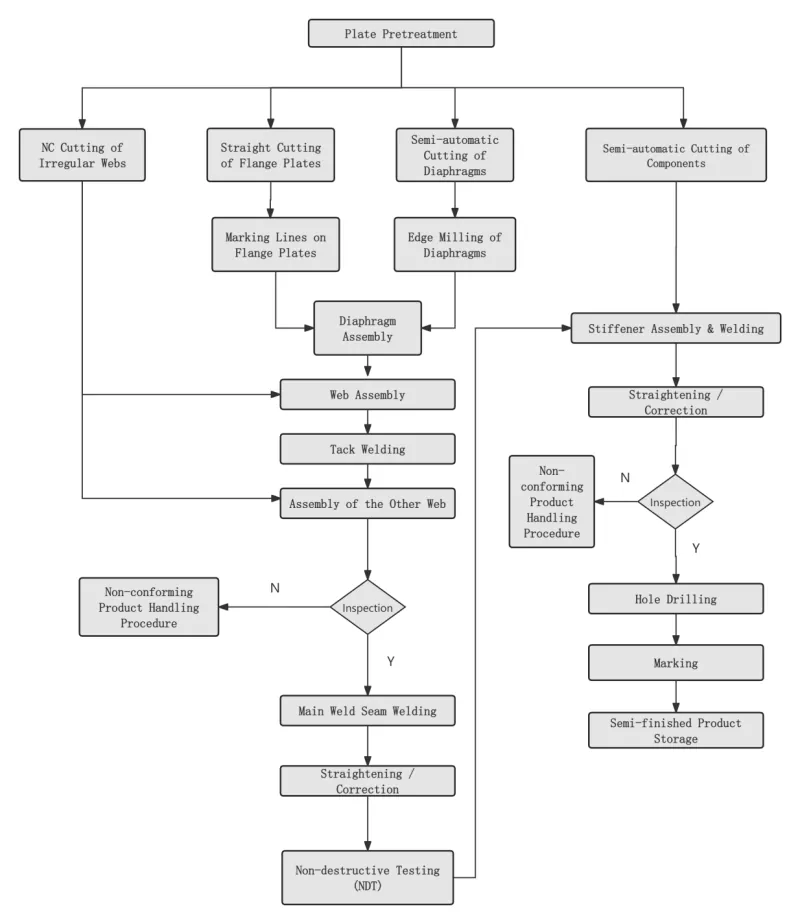

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

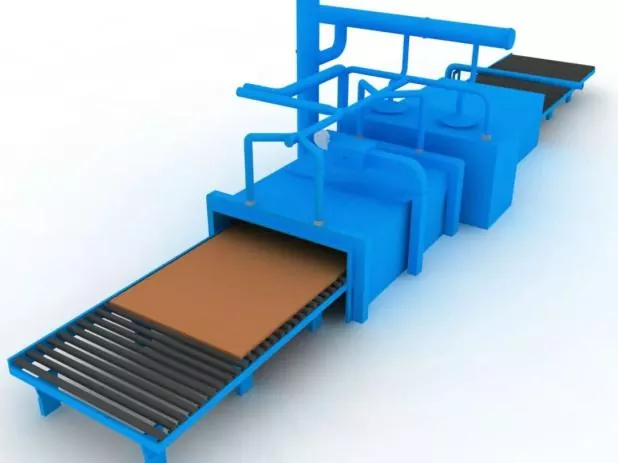

1. korak Predobdelava površine jeklene plošče

Izvedeno v skladu z zasnovo ali zahtevami postopka pred zarezovanjem jeklene plošče.

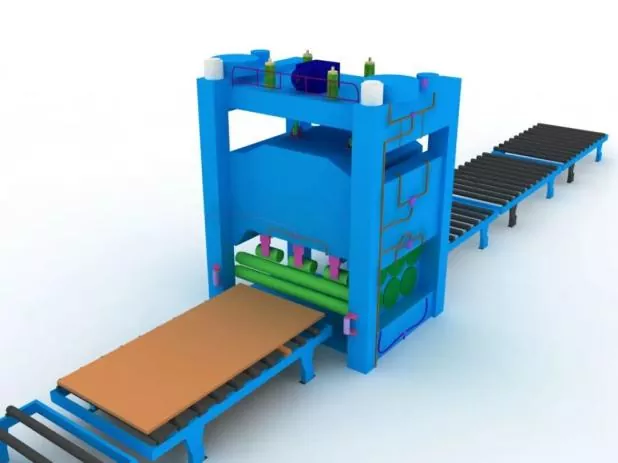

2. korak Ravnanje jeklene plošče

Celotno ravnanje je treba izvesti po predobdelavi jeklene plošče, da se zagotovi natančnost rezanja in razbremeni notranja zaostala napetost jeklene plošče.

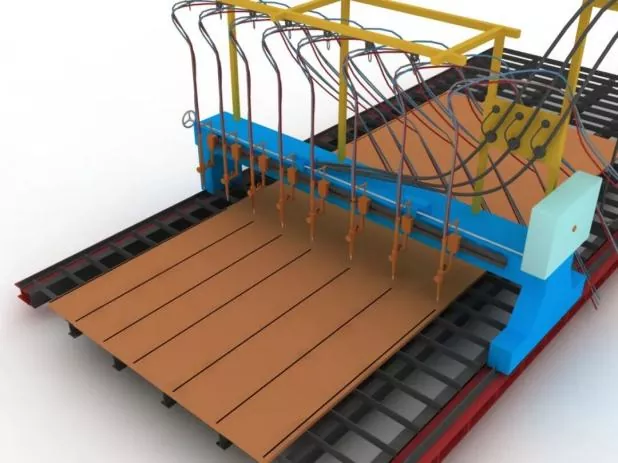

3. korak Rezanje in brušenje delov

Pred rezanjem nastavite rezalni stroj, potrdite model šobe in preverite stabilnost zračnega tlaka.

Med rezanjem najprej segrejte rezalni šiv jeklene plošče in strogo nadzorujte hitrost rezanja.

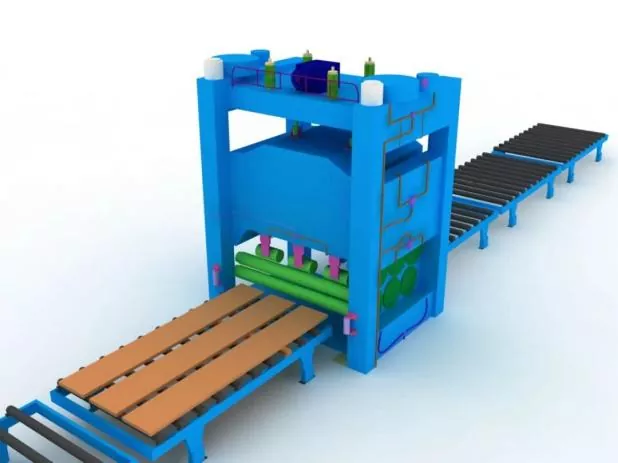

Korak 4 Sekundarno ravnanje delov

Izvedeno po zarezovanju jeklenih plošč, da se zagotovi natančnost montaže in zmanjša notranja zaostala napetost jeklenih plošč.

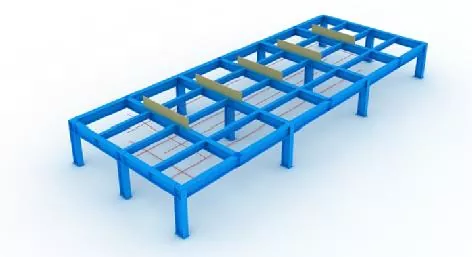

Korak 5 Nastavitev vbodov in linij postavitve

Pred montažo je treba najprej nastaviti postavitvene linije in šablone.

Med namestitvijo šablone je treba zagotoviti vodoravni nivo zgornje odprtine ter zadostno togost in trdnost.

Vse šablone in postavitvene vrvice je mogoče dati v uporabo šele, ko jih pregleda in odobri pooblaščeno osebje.

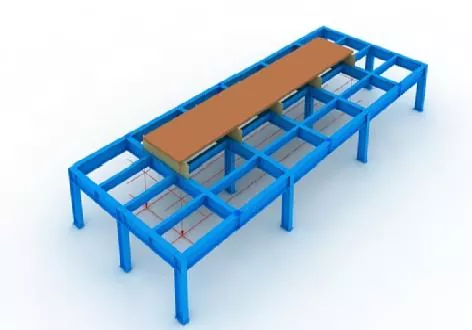

6. korak Postavitev spodnje plošče

Natančno pozicioniran z nagibom in razporednimi linijami.

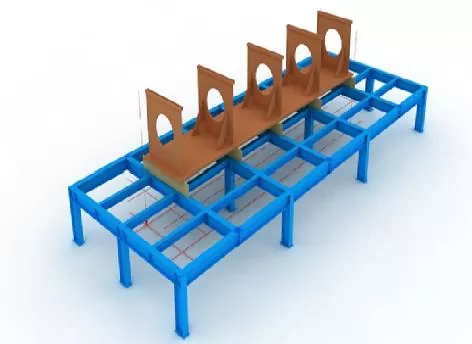

7. korak Sestavljanje diafragme

Pred montažo diafragm označite pozicionirne črte na spodnji plošči in z brusilnim kolutom odstranite plavajočo rjo na obeh straneh linij.

Ko so diafragme postavljene, jih pritrdite z varjenjem.

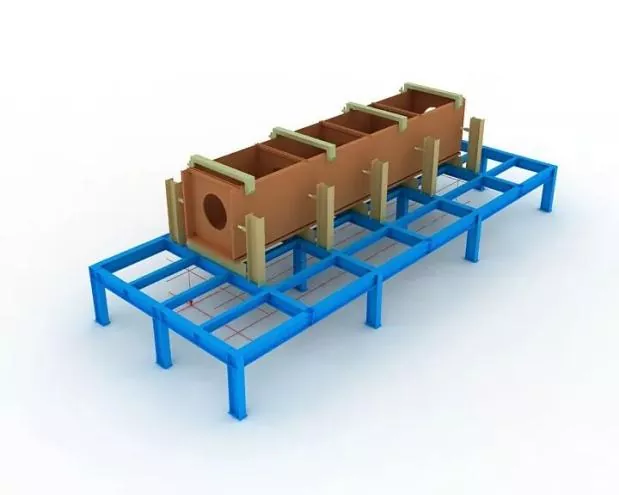

8. korak Spletna montaža

Ko je mreža sestavljena in kvalificirana, jo z dvigalko tesno pritrdite ob diafragmo, nato pa jo pritrdite z varjenjem.

Korak 9 Sestavljanje zgornje plošče

Dokončajte natančno pozicioniranje zgornje plošče z nagibom, nato pritrdite z varjenjem.

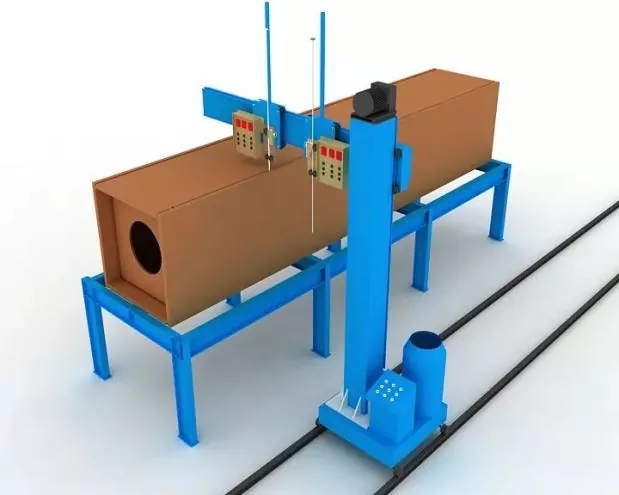

10. korak Membransko elektroslačno varjenje

Za diafragme je sprejeto enostransko varjenje z elektro žlindro.

Med varjenjem je treba na zgornje in spodnje odprtine lukenj za varjenje z žlindro namestiti bakrene tulke za vžig in gašenje obloka.

Varilni tok in napetost morata biti strogo nadzorovana med celotnim varilnim postopkom, pozornost pa je treba posvetiti opazovanju spremembe barve območja varjenja z elektro žlindro na traku.

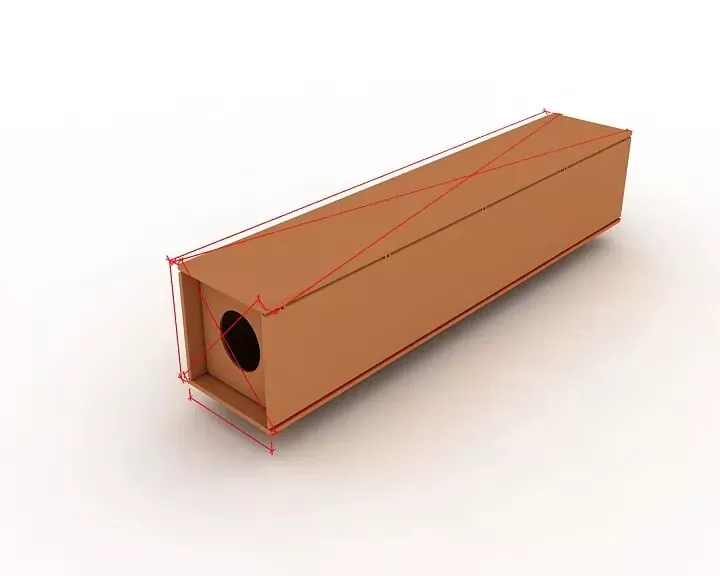

11. korak Splošni pregled

Med inšpekcijskim pregledom se osredotočite na preverjanje, ali dolžina komponente, diagonalne mere in mere končnega odseka ustrezajo konstrukcijskim in specifikacijskim zahtevam, ter popravite vse dele, ki niso tolerančni.

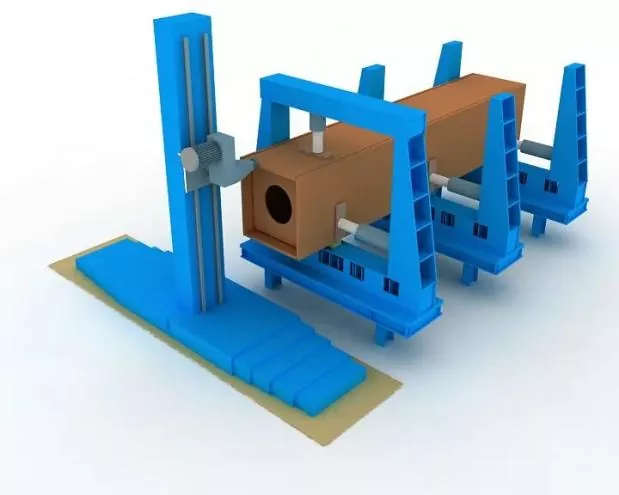

12. korak Končno rezkanje

Končno površino rezkajte po montaži in varjenju.

Zagotovite ravnost elementov in vzporednost med čelno stranjo in rezkarjem.

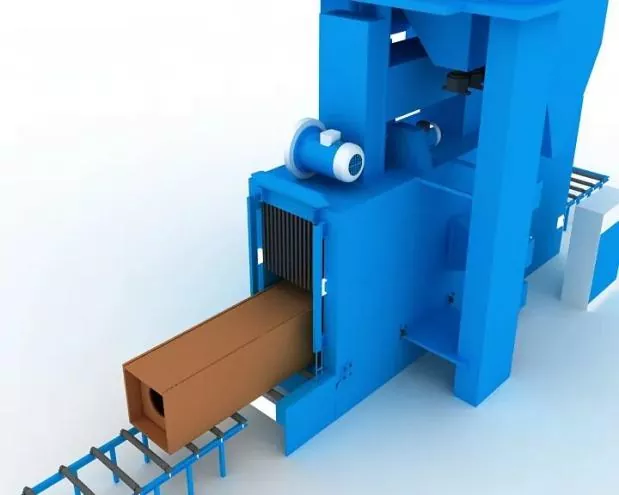

13. korak Peskanje in odstranjevanje rje

Popolna odstranitev rje s peskanjem po potrebi po varjenju, nato prenesite na konstrukcijo premaza.

Natančnost montaže

Med montažo:

● Sprejeti je treba ustrezne omejitve za nadzor varilne deformacije.

● Dodatki za krčenje pri varjenju in razumna povratna deformacija morajo biti rezervirani za nadzor dimenzij komponent in zagotavljanje pravilne oblike.

Dovoljena odstopanja pri izdelavi in ​​montaži zvarjenih povezav ter dimenzijske tolerance strukturnih komponent morajo biti v skladu z zahtevami Kodeksa za sprejemljivost kakovosti gradnje jeklenih konstrukcij (GB 50205).

Montažno pozicioniranje varjenje

Izvaja se s polavtomatskim plinsko obločnim varjenjem s polno žico (GMAW).

Varilec

Varilci, ki se ukvarjajo z varjenjem na montažnih nastavkih, morajo imeti ustrezne certifikate o usposobljenosti, določene v Tehnični specifikaciji za varjenje gradbenih jeklenih konstrukcij (JGJ81).

Položaj zvarov

Položaj spenjalnih zvarov: spenjalni zvari se izogibajo začetku in koncu formalnih zvarov in ne smejo biti nameščeni na vogale, robove, konce in druga kritična področja, ki so nagnjena k strukturni trdnosti in napakam v izdelavi.

Za T-spoje, zvarjenje: se mora izvajati simetrično na obeh straneh; medtem pa se je treba v največji možni meri izogibati spenjalnemu varjenju znotraj utora.

Za varjenje utorov s polnim prebojem: Varjenje z spenjanjem je treba izvesti na utoru za dolbenje nazaj, npr.

Položaji sestavljanja in varjenja varilnih podložnih plošč ter naletnih in odtočnih plošč so v skladu z ustreznimi standardi

Materiali za varjenje

Varilni materiali, ki se uporabljajo za montažo in spenjalno varjenje, morajo biti skladni s tistimi za formalno varjenje, tj. sprejeti morajo biti enaki varilni materiali kot pri uradnem varjenju.

Za montažno varjenje med jeklom visoke trdnosti in jeklom nizke trdnosti je treba varilne materiale izbrati glede na razred jekla nizke trdnosti.
