Koliko veste o teh oblikah jeklenih konstrukcij?

Ko smo obravnavali štiri glavne sisteme jedra vjeklena konstrukcijazadnjič v industriji vas bo EHSS v tej številki še naprej popeljal k raziskovanju jeklenih konstrukcij. V sodobnih zgradbah, z naraščajočo strukturno kompleksnostjo in zahtevami po nosilnosti, so se široko uporabljale konstrukcijske oblike, kot so rešetkaste lupine, obešeni kabli, konstrukcije tramov in jeklene cevi, polnjene z betonom. Vrste jeklenih konstrukcij, predstavljene v tej številki, se pogosto uporabljajo v inženiringu z zrelimi tehničnimi sistemi in ustreznimi podpornimi standardi, ki prevladujejo na svojih segmentiranih področjih.

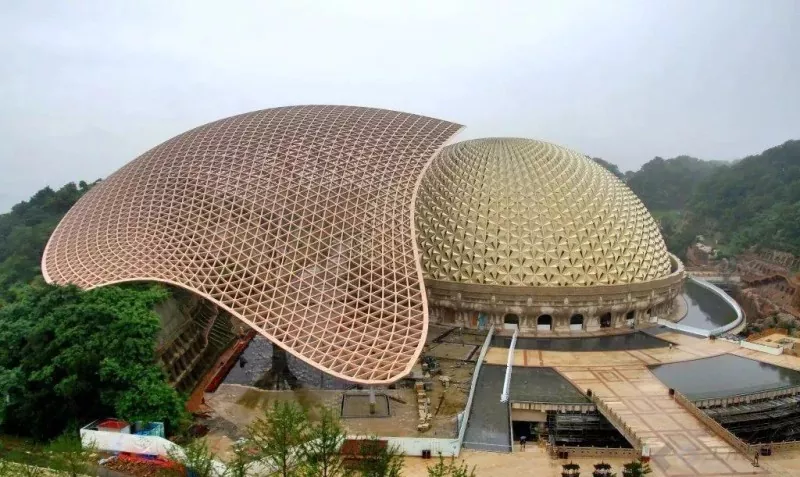

Mrežasta struktura lupine, kot že ime pove, je ukrivljena mrežna struktura, ki spominja na jajčno lupino. Njegova glavna značilnost je zmožnost oblikovanja ukrivljenih oblik z velikim razponom, kot so kupole in loki. Ponaša se z elegantnim videzom in učinkovitim prenašanjem sile, zato se pogosto uporablja v velikih telovadnicah, razstavnih centrih, planetarijih in botaničnih rastlinjakih.

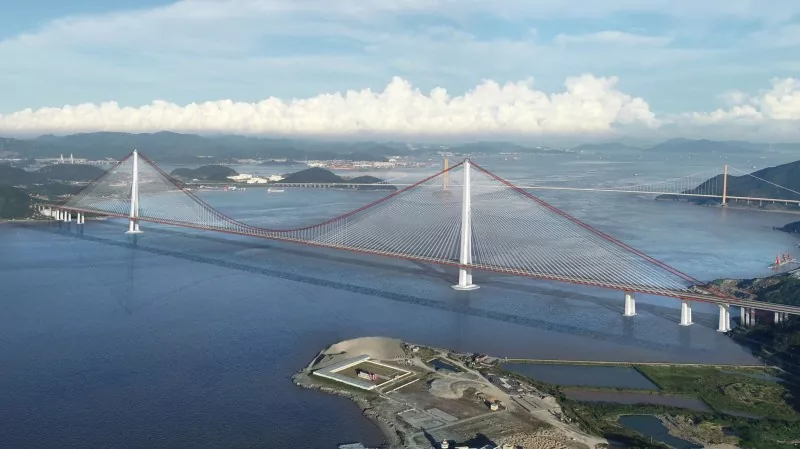

Strukture vzmetenja uporabljajo jeklene kable visoke trdnosti kot osnovne komponente in ustvarjajo velike razpone z uporabo natezne lastnosti kablov. Imajo izjemno veliko razponsko zmogljivost, majhno lastno težo in nizko porabo jekla ter se uporabljajo predvsem za viseče mostove, velike stadione, letališke terminale in druge projekte.

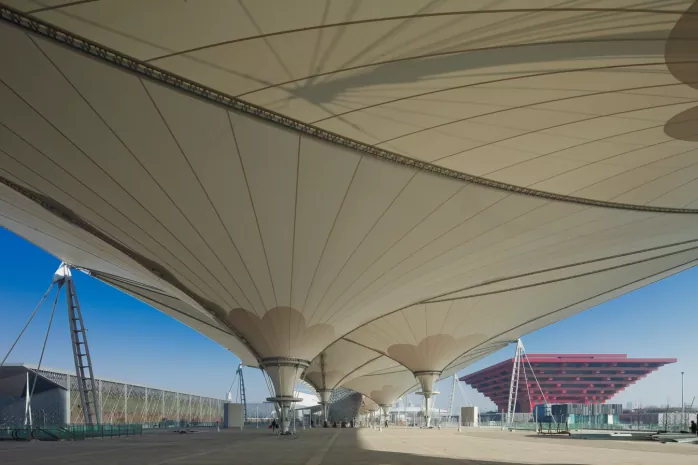

Kabelsko-membranska struktura je najbolj običajna in široko uporabljena vrsta med vsemi membranskimi strukturami, sestavljena iz membranskih materialov skupaj z jeklenimi komponentami ali jeklenimi okvirji. Membranske tkanine so običajno prevlečene s PTFE ali PVC. Zaradi majhne teže, visoke trdnosti in velike prilagodljivosti za oblikovanje zapletenih ukrivljenih površin proste oblike se običajno uporablja za nadstreške, krajinske instalacije, cestninske postaje in napihljiva prizorišča.

Konstrukcija, podprta z vrvicami, je sestavljena iz togih zgornjih tetiv in prožnih spodnjih jeklenic, povezanih z oporniki, pri čemer so toge zgornje tetive večinoma jekleni nosilci ali palice, zato jo lahko interpretiramo tudi kot konstrukcijo, ki nastane s povezovanjem jeklenih nosilcev ali palic z jeklenicami preko opornikov. Struktura tramov je najpogostejša in tipična oblika tega strukturnega sistema s trdnimi jeklenimi nosilci kot zgornjimi komponentami. Strukture, podprte z vrvicami, se odlikujejo po samoravnovesju in odlični razponski zmogljivosti in se uporabljajo predvsem za strehe z velikim razponom in letališke terminale.

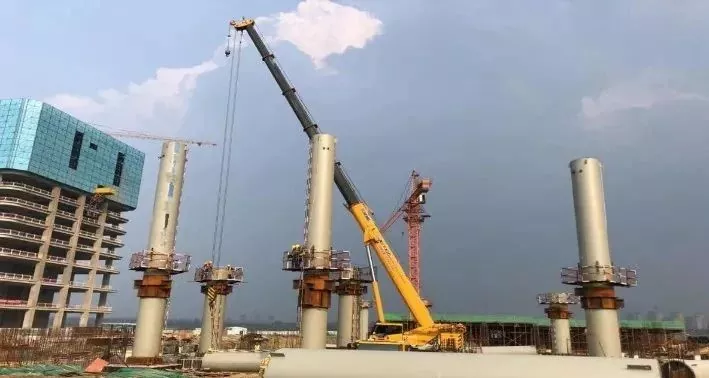

Struktura iz jeklenih cevi, napolnjena z betonom, se nanaša na strukturo z betonom, napolnjeno znotraj jeklenih cevi, za močno izboljšanje nosilnosti in duktilnosti. Odlikuje ga visoka nosilnost in ugodna duktilnost ter se v glavnem uporablja kot kompresijski člen v stebrih visokih zgradb, ločnih mostovih in konstrukcijah z dolgim ​​razponom.

Portalni okvirji, jekleni okvirji, jekleni nosilci in mrežne strukture, omenjeni v prejšnji številki, se ponašajo z največjim tržnim obsegom in najbolj univerzalnimi scenariji uporabe, ki služijo kot najboljša izbira za majhne in srednje velike tovarne, visoke zgradbe in običajne strehe z velikim razponom. V nasprotju s tem so rešetkaste lupine, viseče strukture, strukture kabelske membrane, strukture nosilnih nizov in konstrukcije iz jeklenih cevi, napolnjene z betonom, ki so zajeti v tej številki, specializirani podsistemi, prilagojeni za scenarije, ki vključujejo posebne razpone, super visoke zgradbe, lahka ohišja in kompozitne napetostne razmere, prav tako pa predstavljajo glavne in priljubljene sisteme jeklenih konstrukcij dandanes.

Vsejeklenih konstrukcijskih sistemovzajeta v obeh delih, imata različne prednosti in se dopolnjujeta ter skupaj tvorita popoln tehnični spekter za sedanji inženiring jeklenih konstrukcij. Natančneje, struktura jeklenega okvirja postavlja temelje za strukturo jeklenega okvirja z oporniki; mrežaste lupine in prostorske mreže spadajo v kategorijo prostorskih mrežnih struktur kot vzporedne oblike; vzmetenje, kabelske membrane in konstrukcije, podprte z vrvicami, se lahko kombinirajo s paličicami in rešetkami za oblikovanje sistemov z dolgim ​​razponom; hladno oblikovane tankostenske jeklene konstrukcije se uporabljajo predvsem v sistemih lahkih jeklenih konstrukcij; in betonirane jeklene cevne konstrukcije spadajo med jekleno-betonske sovprežne nosilne sisteme.

Pri izbiri strukturnih tipov za praktične projekte je treba opraviti celovito oceno na podlagi funkcij stavbe, pogojev razpona, ekonomskih kazalnikov in zahtev glede načrta gradnje, da se določi optimalna rešitev. Ostanite z namiEHSSuradni kanali za bolj profesionalne tehnične posodobitve jeklenih konstrukcij. Z 21-letno predanostjo izdelavi in ​​namestitvi jeklenih konstrukcij zagotavljamo tehnično podporo celotnega procesa za vaše projekte s trdnimi strokovnimi zmogljivostmi.
