Montaža jeklene konstrukcije na kraju samem + potek dela celostne gradnje dvižne naprave + ključni vidiki

Uvod:noterkonstrukcija jeklene konstrukcije, je "montaža na tleh + integralno dvigovanje s težkim žerjavom" (sestavljanje konstrukcije v celoti na tleh in dvigovanje v položaj kot ena enota z uporabo težkih žerjavov) ena izmed stroškovno najučinkovitejših, varnih in kakovostno nadzorovanih gradbenih metod, ki so danes na voljo.

V primerjavi z "ohlapno montažo na visoki nadmorski višini" (sestavljanje komponent po delih visoko v zraku) ta metoda znatno zmanjša nevarno delo na višini, zmanjša stopnjo napak pri varjenju in učinkovito nadzoruje strukturne deformacije. Vendar pa zahteva strogo pripravo tal, visoko natančno nastavitev montažne šablone, stroge inženirske izračune dviganja ter brezhibno signalizacijo in ukaze na kraju samem.

Spodaj je obsežen in standardiziran tehnični priročnik zajeklena konstrukcija na mestumontaža in integralno dvigovanje – strukturirano z jasnimi poteki dela in praktičnimi, enostavnimi tehničnimi zahtevami za enostavno uporabo.

I. Osnovni pregled metode gradnje

Logika gradbenega poteka dela: tovarniška montaža jeklenih sestavnih delov v odsekih → Montaža na tleh na vpenjalni opremi → Korekcija varjenja, pregled zvara (NDT) in popravki barve → Enodelno integralno dvigovanje na mesto → Pritrditev in strukturna poravnava.

Ključne prednosti

• Vseskozi delo na tleh: primarne operacije se izvajajo na tleh, kar drastično zmanjša tveganje padcev in nevarnosti na visoki nadmorski višini.

• Kakovost, ki jo je mogoče nadzorovati: sestavljanje, varjenje in poravnava potekajo v stabilnem, dostopnem okolju na tleh, kar zagotavlja vrhunsko natančnost in kakovost izdelave.

•  Visoka učinkovitost gradnje: varjenje in pritrjevanje na visoki nadmorski višini sta zmanjšana, kar bistveno pospeši napredek gradnje.

Omejitve

•  Potrebno je veliko območje za montažo: zahteva prostorno, ravno in dobro zbito površino za montažo na kraju samem.

•  Težka oprema in strogi pregledi: Zahteva visoko tonažne dvižne žerjave in stroge inženirske izračune za pogoje dviganja in nosilnost tal.

Veljavni scenariji

Konstrukcija jeklene konstrukcije na prostem, kot so jekleni nosilci z velikim razponom, strešni jekleni moduli, jekleni okvirji z več razponi in sklopi žerjavnih nosilcev za težka bremena.

II. Popoln standardiziran potek gradnje

Standardni potek postopka: Priprava gradnje → Izravnavanje in zbijanje mesta → Nastavitev in sprejem montažne vtičnice → Sprejem in ponovni pregled komponent → Montaža na tleh → Varjenje → Preizkušanje zvarov (NDT) in popravljanje protikorozijske barve → Nastavitev dvižnega ušesa in napeljave → Preskus poskusnega dviganja → Formalno integralno dviganje → Fina nastavitev položaja in Začasna pritrditev → Ponovno preverjanje mrežnih osi in višine → Trajna povezava in pritrditev → Odstranitev vrvi → Prevzem projekta → Demontaža montažne vtičnice

1. Priprava na gradnjo v zgodnji fazi (najbolj kritičen korak)

Če je predhodna priprava neustrezna, lahko med montažo in dviganjem zlahka pride do težav, kot so strukturne deformacije, prevračanje ali dimenzijske napake. Osredotočite se strogo na te 4 ključne naloge:

•  Prvi načrt: Pripravite namensko shemo dviganja. Za visoko tvegane, super kritične operacije sta obvezna strokovni pregled in uradna odobritev. Dokončajte podrobne inženirske izračune za pogoje delovanja žerjava, obremenitev elementov, nosilnost tal in dvižne točkovne obremenitve.

•  Preverjanje materiala in dokumentov: preglejte tovarniške certifikate o skladnosti, poročila o preskusih mlina (MTR), zapise tovarniškega nedestruktivnega testiranja (NDT) in liste za preverjanje dimenzij. Strogo preprečite, da bi neskladne komponente vstopile na delovišče.

•  Načrtovanje postavitve lokacije: Jasno določite ločena območja za skladiščenje komponent, montažna dela na tleh in pozicioniranje pomika žerjava/izvlečne opore. Pri temeljih iz mehke zemlje izkopite in zamenjajte s trdnim nasutjem, tla predhodno zbijte in tlakujte/utrdite.

•  Varnostni napotki za osebje: varilci, žerjavisti, signalizatorji in monterji morajo imeti veljavna potrdila o kvalifikaciji. Izvedite temeljite varnostne in tehnične sestanke za vse delavce, pri čemer pojasnite posamezne odgovornosti in varnostne prepovedi.

2. Nastavitev in sprejem montažne šablone

Montažna šablona (podporni okvir) je bistvenega pomena za natančnost montaže. Naključna montaža ali podstandardna, improvizirana ogrodja so strogo prepovedana!

•  Uporabite standardno strukturno jeklo: izdelajte šablone z nacionalnimi standardnimi jeklenimi profili, da zagotovite ustrezno togost in stabilnost ter preprečite posedanje tal, strukturni upogib ali tresenje po obremenitvi.

•  Natančna postavitev in pozicioniranje: natančno določite vodilne črte; strogo nadzorujte mrežne osi, višino in ravnino. Pri komponentah z velikim razponom vgradite pre-camber (namerno krivuljo navzgor) v skladu s konstrukcijskimi specifikacijami, da preprečite prihodnje povešanje pod delovnimi obremenitvami.

•  Namenski pregled in odjava: po zaključku nastavitve šablone je treba opraviti poseben pregled. Zabeležite in arhivirajte vse meritve dimenzij, višine in ravnosti. Šablona se lahko uporablja šele po uradni odjavi

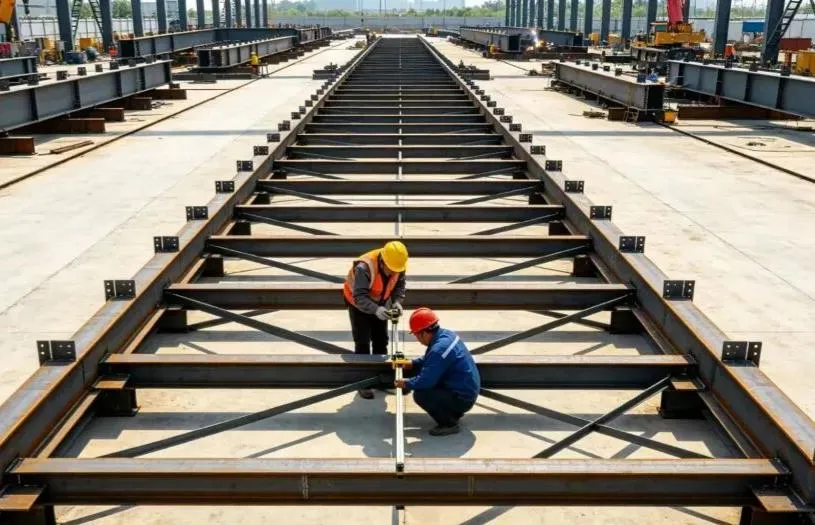

3. Dostava komponent in montaža na tleh

Montaža na tleh je ključni proces za nadzor celotne strukturne kakovosti. Bistven je natančen nadzor:

•  Inšpekcija vhodnih komponent: vsako komponento ob prihodu preglejte glede videza, deformacij pri transportu, zaščitnih premazov in poravnave lukenj za vijake. Pred montažo poravnajte in popravite vse manjše deformacije.

•  Pozicioniranje in prilagoditev šablone: ​​po namestitvi komponent na šablono uporabite hidravlične dvigalke in napenjalne kable za natančno nastavitev in strog nadzor razpona, osnih linij, višine, korenske vrzeli (reže za prileganje spoja) in navpične poravnave.

• Varjenje spenjalcev s strani certificiranih varilcev: certificirani varilci morajo izvajati varjenje spenjalcev (začasni zadrževalni zvari). Dolžina zvara in velikost kotnega kraka morata ustrezati tehničnim standardom, kar preprečuje poroznost, razpoke in druge napake pri varjenju.

•  Simetrično varjenje in razbremenitev napetosti: Formalno varjenje mora strogo upoštevati načela "simetričnega varjenja" in "varjenja s povratnim korakom" (varjenje v kratkih izmeničnih segmentih), da se enakomerno sprosti toplotna napetost in zmanjša zvijanje. Za debele jeklene plošče strogo izvajajte predgretje in nadzor temperature med prehodi.

•  Preverjanje po sestavljanju: Ko je sestavljanje končano, ponovno temeljito izmerite splošne mere, vrednosti naklona in bočno ravnost, da zagotovite popolno skladnost z inženirskimi predpisi in projektnimi risbami.

4. Pregled zvarov in popravek protikorozijske barve

•  Nedestruktivno testiranje (NDT): Izvedite ultrazvočno testiranje (UT) ali radiografsko testiranje (RT) v skladu s konstrukcijskimi specifikacijami. Vsak neskladen zvar je treba v celoti izdolbiti, ponovno zvariti in ponovno testirati, dokler ni 100 % kvalificiran.

•  Čiščenje zvarov in ponovno barvanje: Zvarjene spoje gladko zbrusite, odstranite rjo, žlindro in brizganje ter nemudoma nanesite primerni protikorozijski temeljni premaz in zaključni premaz, da zagotovite neprekinjen in nedotaknjen sistem zaščitnega premaza.

•  Površinska zaščita: Zaščitite visoko trdne torne kontaktne površine vijakov, luknje za vijake in končne sloje barve pred brizganjem zvara, kontaminacijo z maščobo/oljem in mehanskimi praskami.

5. Izbira dvižnih točk in vrvi

Varnostno pravilo pri dvigovanju jedra: Nikoli ne spreminjajte dvižnih točk brez dovoljenja, nikoli ne mešajte neusklajenega vrvja in nikoli ne izpostavljajte komponent neprimernim silam.

•  Uporabljajte oblikovana dvižna ušesa: Vedno uporabljajte vnaprej oblikovana, tovarniško izdelana dvižna ušesa (ušesa blazinice). Neodobreno varjenje na kraju samem ali vrtanje lukenj za improvizirane dvižne točke je strogo prepovedano. Vsi zvari dvižnih ušes morajo biti podvrženi 100 % NDT pregledu.

•  Izračun zmogljivosti vrvi: izberite jeklene žične vrvi, spone in dvižne zanke strogo na podlagi izračunanih obremenitev, vključno z varnostnimi faktorji dinamične obremenitve. Preobremenitev je strogo prepovedana.

•  Vogalni ščitniki: namestite vogalne ščitnike (mehčala/ščitnike robov) na vse ostre vogale in robove jeklenih elementov, da preprečite prerez ali poškodbo žičnih vrvi.

•  Začasna ojačitev: dodajte začasne oporne opornike/člene strukturno vitkim ali tankostenskim odsekom (kot so dolgi nosilci), da preprečite zvijanje, upogibanje ali lokalno deformacijo med dvigovanjem.

6. Preizkus poskusnega dviganja (nikoli ga ne smete preskočiti)

Poskusno dvigalo je zadnja obrambna ovira pred nesrečami pri dvigovanju.

•  Dviganje in lebdenje: gladko dvignite komponento 200–300 mm stran od montažne šablone in jo držite visečo v zraku 5 do 10 minut.

•  Celoviti pregled: temeljito preglejte: pogoje obremenitve na točkah dviga, deformacije vrvi, celotno in lokalno deformacijo elementov, stabilnost žerjava, posedanje tal pod izvlečnimi nosilci in morebitne motnje ali zatikanje na vpenjalni opremi.

•  Takojšnje znižanje ob nenormalnosti: Če opazite kakršen koli nenavaden hrup, strukturno popačenje ali čezmerno posedanje na tleh, nemudoma spustite komponento nazaj na orodje. Uradni dvig se lahko nadaljuje šele po odobritvi korektivnih ukrepov.

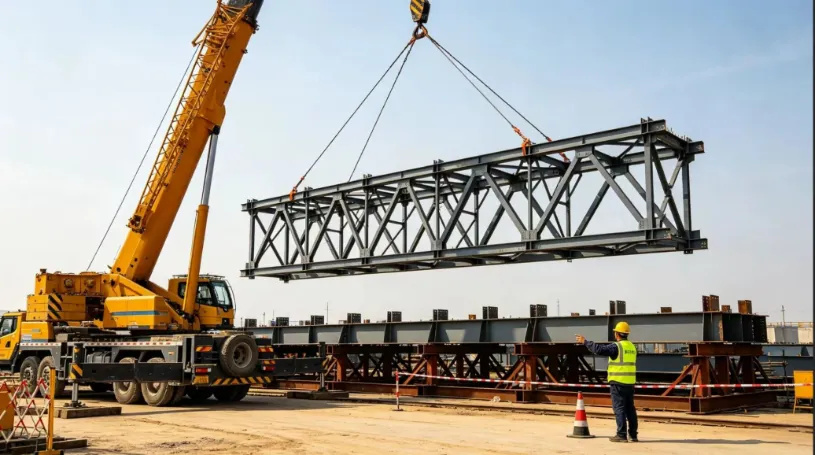

7. Dviganje celotnega sestava, namestitev in začasno zavarovanje

•  Poenoteno signaliziranje ene osebe: operacije mora usmerjati en imenovan poveljnik signalizacije z uporabo standardiziranih ročnih signalov in glasovnih ukazov. Signaliziranje več oseb in kaotično delovanje je strogo prepovedano.

•  Nemoteno premikanje žerjava: Dviganje, obračanje (nihanje) in dviganje (dviganje rok) morajo ves čas ostati gladki in počasni. Izogibajte se nenadnim zaustavitvam, ostrim zavojem ali udarnim obremenitvam. Zemeljska posadka mora uporabiti označevalne vrvi (vodilne vrvi), da stabilizira orientacijo komponente in prepreči trčenje z obstoječimi strukturami.

•  Pozicioniranje in takojšnja začasna podpora: Ko ste nameščeni na stalne podpore, natančno nastavite mrežne osi, višino in navpični nagib. Takoj namestite začasne podporne opornike in zategnite vpenjalne kable.

•  Core Safety Red Line: Kavlja žerjava nikoli ne sprostite, doklerjeklena konstrukcijatvori stabilen, samonosilen konstrukcijski sistem.

8. Trajna povezava in zaključna dela

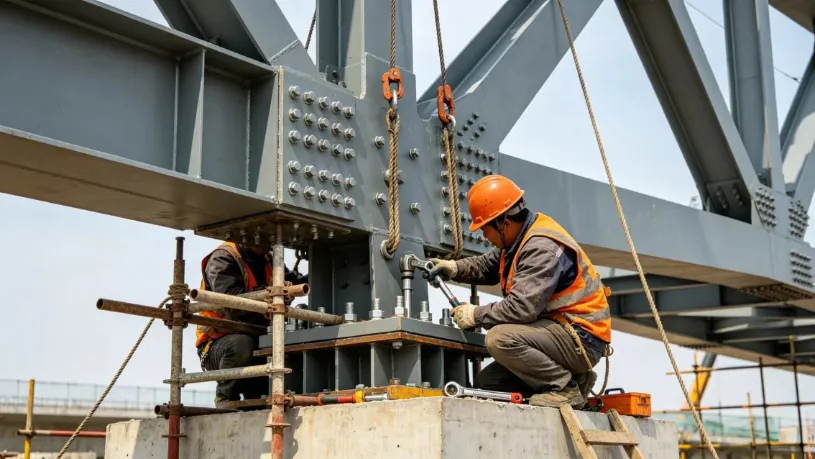

•  Najprej sorniki z visoko trdnostjo: dajte prednost sornikom z visoko trdnostjo. Strogo upoštevajte dvostopenjsko zategovanje: "Začetno privijanje → Končno privijanje z navorom". Po končnem zategovanju jasno označite vsak vijak, da preprečite zgrešene, ohlapne ali preveč zategnjene vijake.

•  Spletno varjenje na kraju samem: izvedite sočelne in spojne zvare na mestu v večprehodnih slojih in izvedite neporušitveno testiranje (NDT) takoj po zaključku.

•  Ponovna meritev celotne konstrukcije: Ponovno izmerite vse skupne dimenzije, višine in vrednosti upogibov. Ko je certificirano kot skladno, varno razstavite dvižno opremo, začasne opore in montažno pripravo na tleh.

•  Popravilo in predaja premaza: popravite vse poškodovane protikorozijske in ognjevarne premaze na prizadetih območjih, da dokončate dokončano namestitev.

III. Kritični previdnostni ukrepi na kraju samem (ključne pasti, ki se jim je treba izogniti)

1. Točke nadzora kakovosti montaže

•  Trdna podlaga šablone: ​​Tla pod montažno šablono morajo biti čvrsta, zbita in ravna. Montažna dela so v deževnem vremenu strogo prepovedana na mehkih tleh ali namočenih tleh, da preprečimo neenakomerno posedanje.

•  Strikten nadzor pred pregibom: natančno nastavite predodklon (namerna krivulja navzgor) za nosilce z velikim razponom glede na projektne vrednosti. Še enkrat preverite meritve pred in po montaži, da preprečite povešanje navzdol po erekciji.

•  Omejitve varjenja v hudih vremenskih razmerah: Takoj prenehajte z varjenjem na prostem med močnim vetrom, dežjem, snegom ali nizkimi temperaturami. Preden nadaljujete z varjenjem, zagotovite, da so vlažne jeklene površine temeljito posušene z grelnimi baklami.

•  Zaščitite torne površine vijakov z visoko trdnostjo: strogo zaščitite torne površine, ki se dotikajo vijakov. Brušenje, kontaminacija z oljem ali opekline z varjenjem so strogo prepovedani, kar zagotavlja, da koeficient zdrsa ustreza inženirskim standardom.

2. Obvezne rdeče črte za varnost dviganja

•  Vremenske prepovedi: dviganje je strogo prepovedano med močnim vetrom stopnje 6 in več (hitrost vetra ≥ 10,8 m/s), gosti megli, močnem dežju ali ko je nočna osvetlitev neustrezna.

•  Opora za opornike žerjava: Izvlečne opore žerjava morajo biti v celoti podprte z debelimi jeklenimi ploščami za porazdelitev obremenitve na trdni, preverjeni podlagi, da se prepreči prevrnitev žerjava ali prebijanje opornika.

•  Togo varnostno izključitveno območje: Vzpostavite togo pregrado in jasno izključitveno območje znotraj delovnega radija žerjava. Nepooblaščenemu osebju je strogo prepovedan vstop, prehod ali zadrževanje na območju.

•  Pregled vrvi pred izmeno: Pred vsako delovno izmeno preglejte vso dvižno opremo, strojno opremo za vrvje in žične vrvi. Takoj zamenjajte, če zlomljeni žični prameni, prekomerna obraba ali pregibi/deformacije presežejo dovoljene meje.

3. Pogosta tveganja in preventivni ukrepi

•  Prekomerna deformacija sestavnih delov: Vnaprej nastavite konstrukcijski pregib, dodajte začasne ojačitvene opornike, sledite simetričnim zaporedjem varjenja in izvedite popolne preglede obremenitve v stanju dviga.

•  Napaka pri iztrganju dvižnih ušes: izvedite posebno strukturno načrtovanje dvižnih ušes, zagotovite varjenje s popolno penetracijo s 100-odstotnim NDT pregledom in strogo prepovejte neodobrene začasne dvižne točke.

•  Posedanje ali prevračanje tal žerjava: vnaprej preverite in utrdite tla, postavite težke jeklene plošče pod opornike in spremljajte posedanje tal med poskusnim dvigom.

•  Strukturna nestabilnost po namestitvi: nemudoma namestite vpenjalne kable in začasne podporne opornike, pri čemer dosledno upoštevajte načelo: "Nikoli ne sprostite kavlja žerjava, preden je konstrukcija pritrjena."

•  Podstandardni visokotrdni vijaki: strogo zaščitite torne kontaktne površine, uporabite standardizirane postopke privijanja z navorom ter preglejte in barvno označite vsak posamezen vijak po zaključku.

IV. Povzetek

Glavna logika upravljanjamontaža jeklene konstrukcije na kraju samemin integralno dviganje lahko povzamemo kot: natančna montaža na tleh, togo krmiljenje šablone, natančen izračun dviganja, gladko in enakomerno dvigovanje in nikoli ne sprostite kavlja, preden ga pritrdite.

S strogim upravljanjem štirih kritičnih stebrov – kakovost šablone, varilna deformacija, pogoji dvižne obremenitve in začasna strukturna stabilnost – je mogoče preprečiti najpogostejše konstrukcijske napake in varnostne nesreče, kar zagotavlja varno, zanesljivo in učinkovito rešitev za inženiring jeklenih konstrukcij z velikim razponom.
