Supermarket skladišča jeklenih okvirjev

Zgradba skladiščnega supermarketa z jeklenim okvirjem je konstrukcijska oblika, ki jo je posebej zasnovala naša kitajska tovarna jeklenih konstrukcij za supermarkete v slogu skladišč. Združuje tehnične značilnosti "konstrukcije jeklenega okvirja" in funkcionalne zahteve "supermarketov v slogu skladišč". Naša tehnologija gradnje jeklenih okvirjev je zagotovila rešitve za številne stranke v različnih državah in regijah. Smo dobavitelj in proizvajalec jeklenih konstrukcij z več kot 20-letnimi izkušnjami.

Struktura jedra

Jekleno ogrodje

● Glavni materiali: glavni nosilni sestavni deli, kot so stebri, tramovi in ​​strešni nosilci, uporabljajo vroče valjano jeklo v obliki črke H, kvadratne jeklene cevi itd.

● Način povezave: Komponente so sestavljene na kraju samem z visoko trdnimi vijaki, varjenjem itd.

● Struktura ohišja: Zunanje stene in strehe običajno uporabljajo sendvič plošče ali profilirane jeklene pločevine namesto tradicionalnih opečnih sten ali betonskih sten.

Osnovna funkcija

Supermarket v slogu skladišča

● Visoka svetla višina: prvo nadstropje supermarketa v slogu skladišča z jekleno konstrukcijo je običajno visoko 8-12 metrov ali celo višje. Uporaba visokih polic za navpično shranjevanje, maksimiranje zmogljivosti zalog. Viličarji se lahko prosto gibljejo med policami za izvajanje operacij dopolnjevanja. Strankam zagotavlja odprto in nestresno nakupovalno izkušnjo.

● Integrirano kroženje: Notranjost stavbe je običajno razdeljena na sprednji del in zadnji del, med njima ni trdih predelnih sten. Visoke police same po sebi so hkrati razstavne in shranjevalne enote. Stranke lahko opazujejo postopek dopolnjevanja, kar poveča občutek "velike količine, dobra cena" skladišča.

● Komplementarne funkcije: Oblikovati je treba posebne nakladalne ploščadi in veliko zunanje parkirišče.

Strukturni sistem

Skladiščni supermarketi z jeklenimi okvirji večinoma uporabljajo naslednja dva strukturna sistema ali kombinacijo obeh:

Primer izdelka

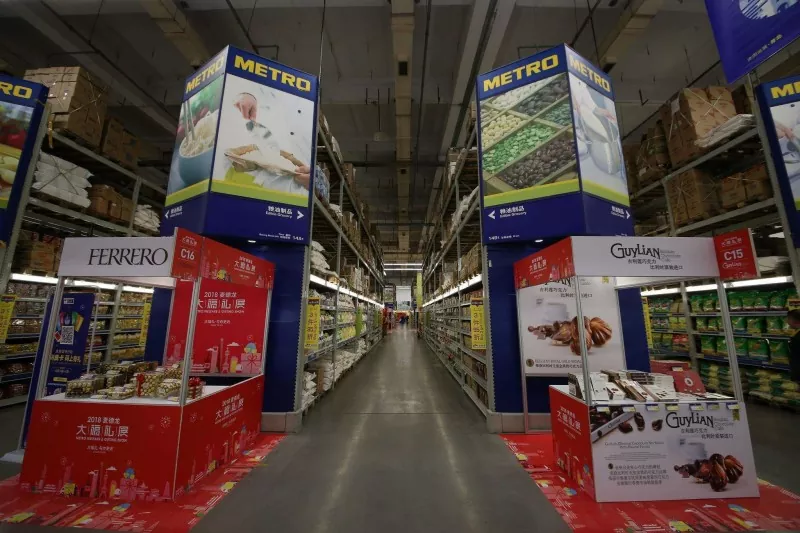

Metro (METRO) - Pionir nemških skladiščnih supermarketov z jeklenimi okvirji

● Strukturni sistem: lahka jeklena konstrukcija portalnega okvirja z razponom, ki se običajno giblje od 24 do 30 metrov, in razmikom stebrov od 6 do 12 metrov.

● Notranji prostor: Neto višina od 8 do 10 metrov, visoke police neposredno segajo do približno 7 metrov, viličarji pa lahko prosto delujejo med policami.

● Identifikacija videza: Zunanja fasada je večinoma sestavljena iz modro-belih kovinskih sendvič plošč z izrazitim logotipom "METRO" na poševni steni, na voljo pa je tudi nakladalna ploščad (enake višine kot postelja tovornjaka).

● Tla: betonska tla za težke obremenitve, debeline približno 250 mm, površina je utrjena, primerna za neposredno nošenje viličarjev in polno naloženih palet.

Celoten proces izdelave izdelka

Proizvodni proces dokončanega skladiščnega supermarketa z jeklenimi okvirji na splošno vključuje naslednje korake:

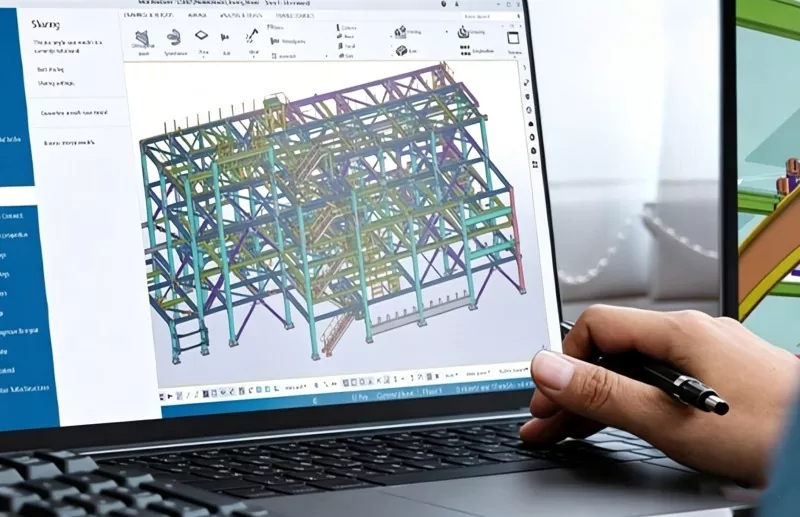

1. Poglobitev oblikovanja

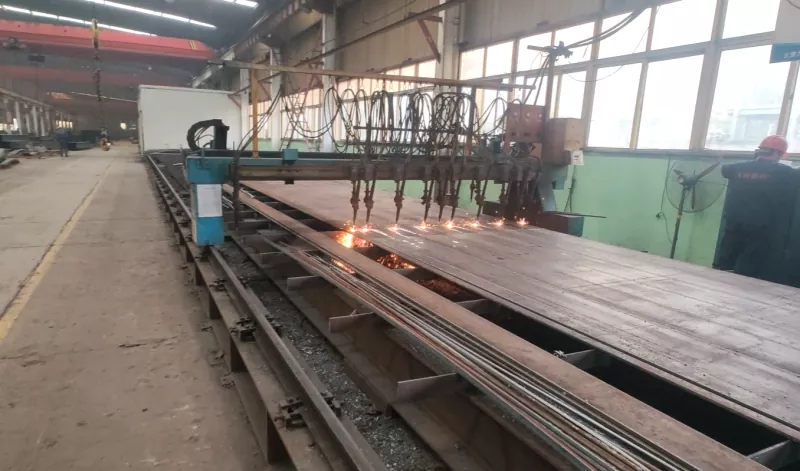

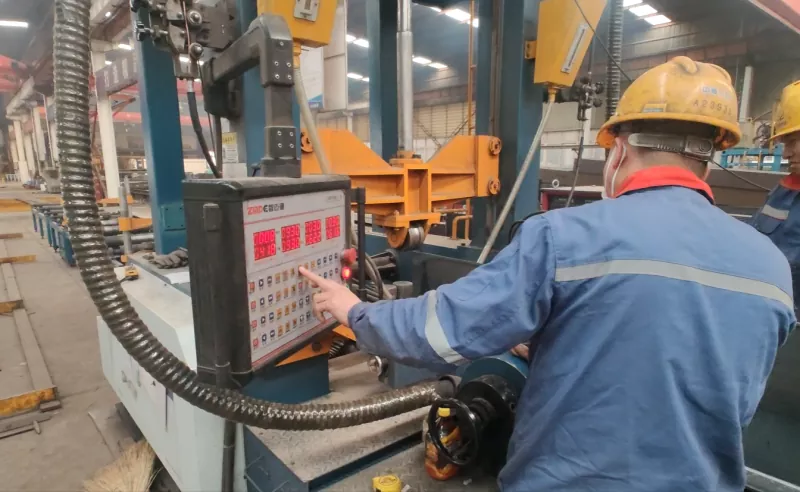

2. Rezanje in obdelava

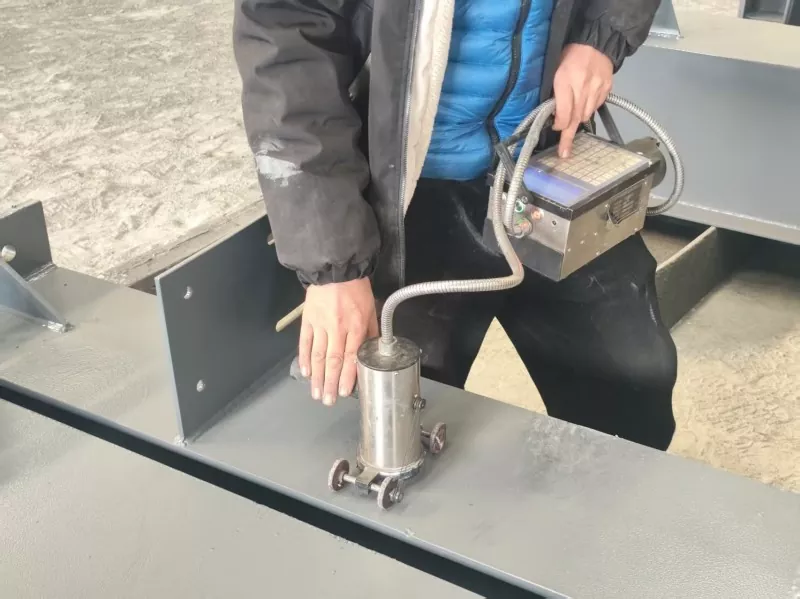

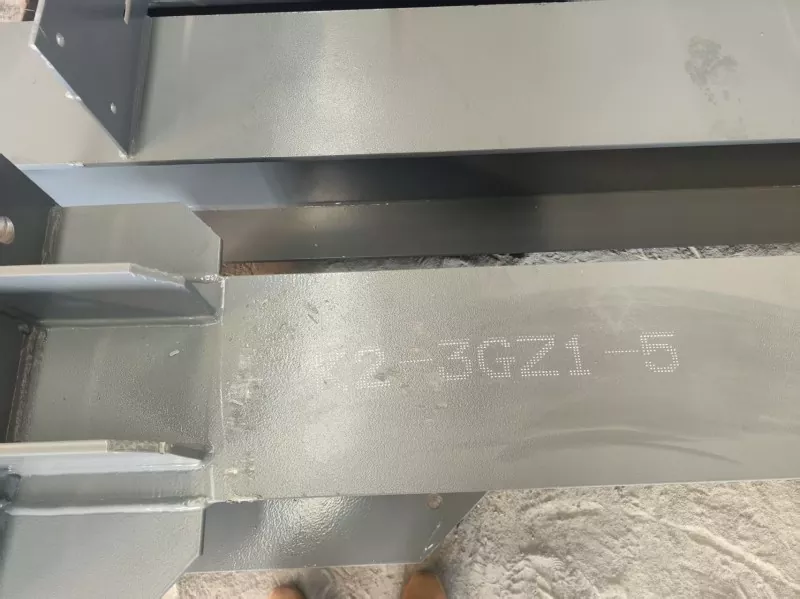

3. Lasersko tiskanje številk komponent

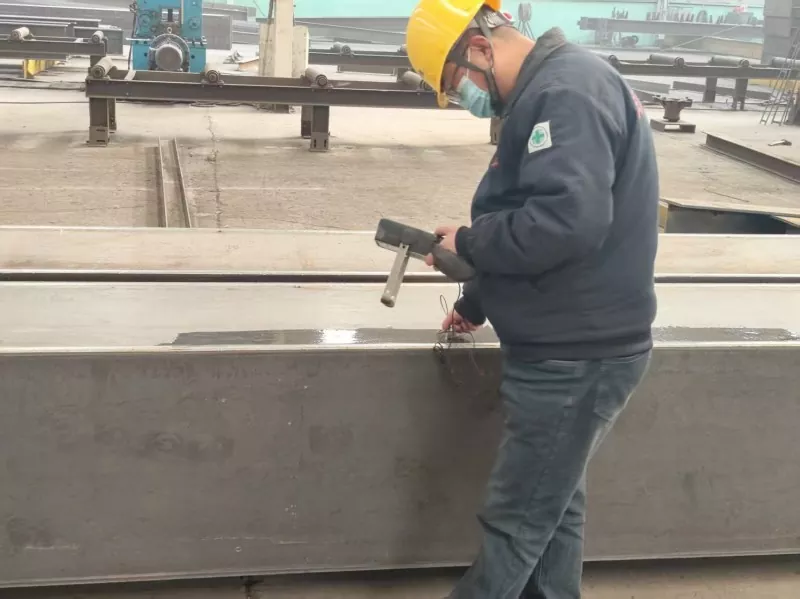

4. Inšpekcija kakovosti

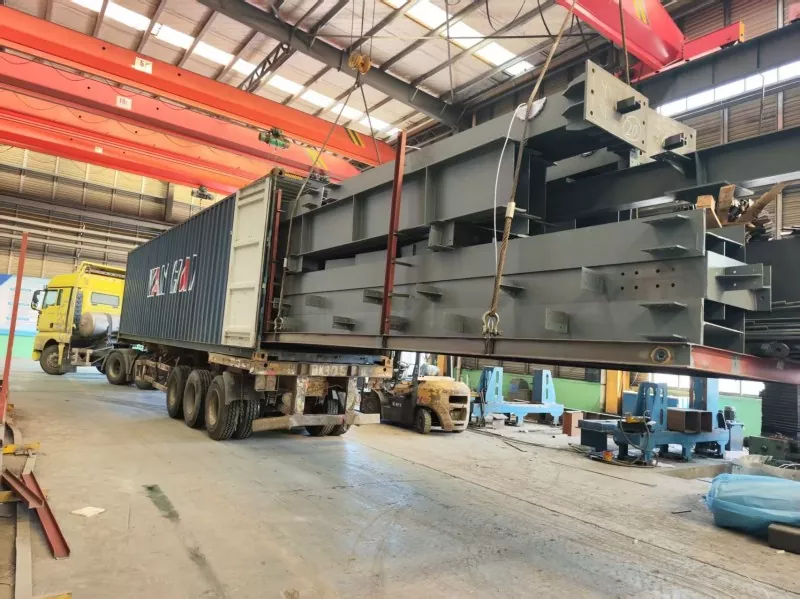

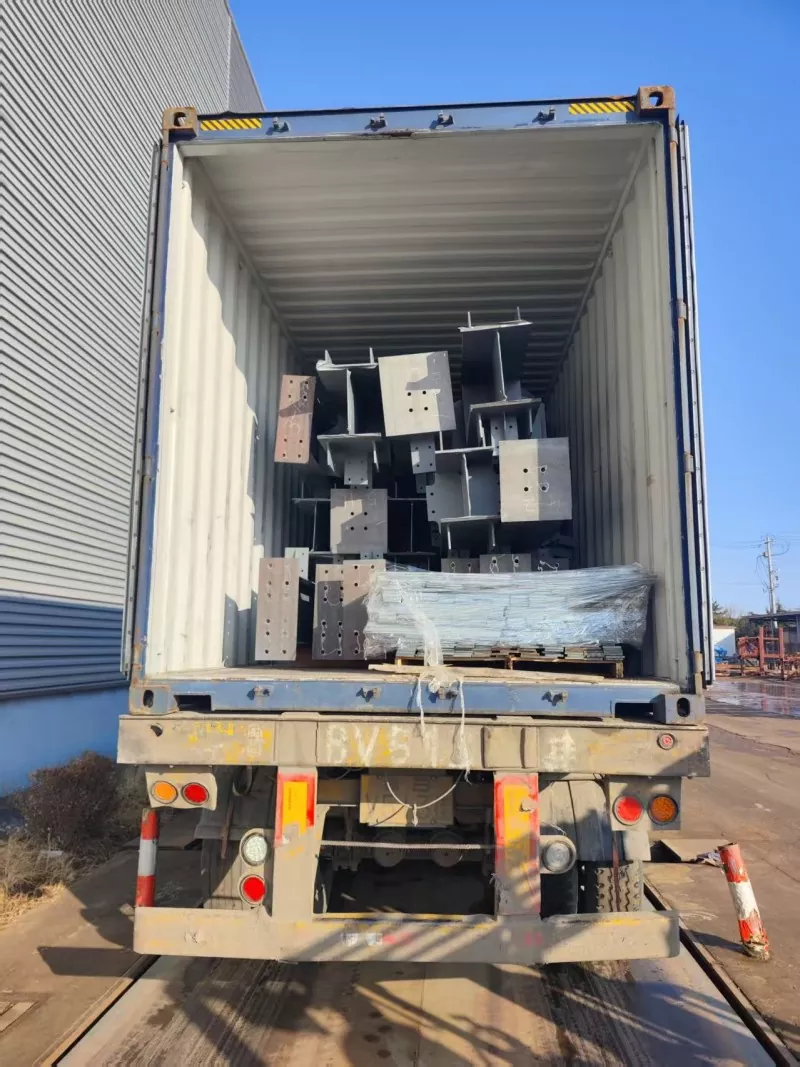

5. Pakiranje in pošiljanje

Predlogi za oblikovanje ključnih vozlišč

Jekleni stebri so glavni nosilni sestavni deli skladiščnih supermarketov z jeklenimi okvirji. Predlogi za oblikovanje jeklenih stebrov vključujejo naslednje vidike:

● Oblika profila: Običajno se uporablja varjeno ali vroče valjano jeklo v obliki črke H (široka serija prirobnic). Včasih se na območjih z veliko obremenitvijo uporabljajo stebri v obliki škatle ali okrogli cevni stebri.

● Razmik med stebri: Vzdolžni (vzdolž smeri dolžine supermarketa) razmik med stebri je običajno 6 do 12 metrov, kar je usklajeno z modulom police in širino prehoda viličarja.

● Osnova stebra: Večinoma toge povezovalne osnove stebra (vdelane ali izpostavljene povezave sidrnih vijakov), ki prenašajo upogibne momente in aksialne sile; upreti se morajo obremenitvam vetra in horizontalnim silam žerjavov (če obstajajo).

● Posebna obdelava: Pod 1,5 do 2,0 metra od dna stebra se pogosto na zunanji strani nanese beton ali pa se postavijo zaščitni koti proti trku, da se prepreči poškodba zaradi udarcev viličarja.
